Proč CO a ne jen „plyn"

Každé auto se spalovacím motorem produkuje oxid uhelnatý – při studeném startu a popojíždění v garáži nejvíce. CO není cítit ani vidět, váže se na krev a už při 100 ppm během hodiny způsobuje bolest hlavy, při stovkách ppm bezvědomí. Proto je v hromadných garážích detekce CO základ; tam, kde parkují auta na LPG nebo CNG a kde se skladuje palivo, se doplňují snímače LPG, benzínových par nebo metanu. Projekt vzduchotechniky garáže obvykle detekci přímo předepisuje a váže na ni řízení větrání.

Jak se systém sestavuje

První práh (např. 30 ppm CO) zapne větrání na nízký stupeň, druhý práh (100 ppm) plné větrání, sirénu a rozsvítí výstražné tabule „Opusťte garáž"; u LPG a benzínových par prahy 10 a 20 % DMV. Ústředny mají relé poruchy, aby přerušený kabel nebyl brán jako „bez plynu". Doplňte sirénu a záložní baterii pro případ výpadku sítě.

Kam snímače umístit

• CO – ve výšce 1,5 – 1,8 m, u vjezdů, ramp a ve slepých koutech, kde se spaliny hromadí; ne přímo u výdechu větrání. Orientačně 1 snímač na 300 – 400 m² nebo podle projektu.
• LPG a benzínové páry – 15 – 30 cm nad podlahou, u odvodňovacích žlabů, nádrží a nejnižších míst.
• CH₄ / CNG – 15 – 30 cm pod stropem, nad parkovacími místy CNG vozidel.
• Snímače chránit před mechanickým poškozením (vozidla, vozíky) a mytím podlah – kryt IP54 odolá stříkající vodě, ne proudu z hadice.

Údržba

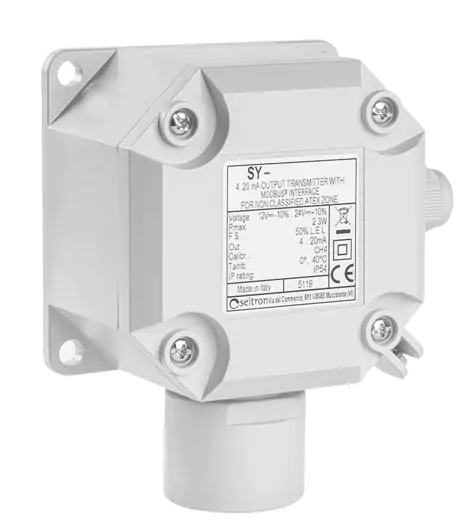

Snímače v garáži se zanášejí prachem a výfukovými zplodinami rychleji než v čistých provozech. Funkci ověřte zkušebním plynem po montáži a potom podle návodu a provozního řádu, obvykle jednou ročně; snímací modul Seitron SY se po skončení životnosti (CO 5 – 10 let) vyměňuje bez pájení – náhradní snímače CO, CH₄ a LPG. O výběru ústředny a zapojení ventilace píšeme v článku Detekce plynu v kotelně a v provozu, o snímačích a montážních výškách v článku Stacionární detektory plynu v průmyslu.

Časté otázky

Kolik detektorů CO potřebuje podzemní garáž?

Orientačně jeden na 300 – 400 m² podlahy, vždy u vjezdu, rampy a ve slepých koutech; přesný počet a rozmístění určuje projekt vzduchotechniky podle normy pro hromadné garáže. U vícepodlažní garáže má každé podlaží vlastní snímače a vlastní zónu na ústředně.

Potřebuji ústřednu, nebo stačí detektor s relé?

U jednoho-dvou snímačů stačí Seitron SY-R se dvěma relé, která přímo spínají ventilátor a sirénu. Od tří snímačů nebo pokud má větrání běžet po sekcích, je vhodnější ústředna – RYM02M1 do 4 zón, RYM02M0 do 8, RYK01M na sběrnici do 32.

Musí mít detektor v garáži certifikát ATEX?

Běžná hromadná garáž není klasifikována jako výbušná zóna, stačí Seitron SY / SY-R. ATEX verze SX MX (zóna 2) je potřebná ve skladech paliv, plnírnách LPG a tam, kde to dokumentace o ochraně před výbuchem vyžaduje.

Proč se snímač CO montuje do výšky 1,5 m a LPG k podlaze?

CO má přibližně stejnou hustotu jako vzduch a mísí se s ním, proto se měří tam, kde lidé dýchají. LPG a benzínové páry jsou těžší než vzduch a hromadí se u podlahy, metan a CNG jsou lehčí a stoupají ke stropu.

Jak často se detektory v garáži kontrolují?

Funkční zkouška zkušebním plynem po montáži a potom zpravidla jednou ročně, v prašné garáži častěji; výsledky se zapisují do provozního deníku. Snímač CO má životnost 5 – 10 let a vyměňuje se jako modul.
