Detektory pro průmysl - Detekovaný plyn - C₆H₅CH₃ - Toulén
Stacionární detektory plynu pro průmysl, kotelny, strojovny chlazení a sklady. V tabulce níže vyberte měřený plyn a klikněte na model – každý detektor měří jen plyn, pro který má snímač.
Rychlý výběr podle plynu – hořlavé plyny a páry
| Měřený plyn | Ex zóna 1, displej – GALC | Ex zóna 1 – GDPC | Další modely |
| Metan CH₄ / zemní plyn | katalytický · NDIR · ppm · MPS | GDPC | GS-300 · Seitron SY · SY-R · SX ATEX · RGI-1 · RGI-2 · SGI-ME1 |
| Propan C₃H₈ | katalytický · NDIR · MPS | GDPC | – |
| LPG (propan-butan) | – | – | Seitron SY · SY-R · SX ATEX · RGI-1 |
| n-Butan C₄H₁₀ | GALC | GDPC | – |
| Izobutan | GALC MPS | – | – |
| n-Pentan C₅H₁₂ | GALC | GDPC | – |
| n-Hexan C₆H₁₄ | GALC | GDPC | – |
| n-Heptan C₇H₁₆ | GALC | GDPC | – |
| n-Oktan C₈H₁₈ | GALC | GDPC | – |
| Benzínové páry | – | – | Seitron SY · SY-R · SX ATEX |
| Metanol CH₃OH | GALC | GDPC | – |
| Etanol C₂H₅OH | GALC | GDPC | – |
| Izopropylalkohol | GALC | GDPC | – |
| Aceton | GALC | GDPC | – |
| Butanon (MEK) | GALC | – | – |
| Toluen | GALC | GDPC | – |
| Etylacetát | GALC | GDPC | – |
| Vodík H₂ | GALC | GDPC | – |
| Etylen (eten) C₂H₄ | GALC | GDPC | – |
| Amoniak NH₃ – výbušnost (% DMV) | GALC | – | – |
| VOC (těkavé organické látky) | – | GDPC | – |
Toxické plyny a kyslík
| Měřený plyn | Ex zóna 1, displej – GALC | Ex zóna 1 – GDPC | Další modely |
| Oxid uhelnatý CO | GALC | – | Seitron SY · SY-R · SX ATEX · RGI-CO · KIMO CO110 |
| Oxid uhličitý CO₂ | GALC NDIR | GDPC | KIMO CO112 · KIMO COT212 · Cool Guardian |
| Oxid dusičitý NO₂ | GALC | GDPC | GS-300 |
| Sirovodík H₂S | GALC | GDPC | GS-300 |
| Amoniak NH₃ (ppm) | GALC | GDPC | GS-300 |
| Chlor Cl₂ | GALC | GDPC | GS-300 |
| Kyslík O₂ (nedostatek / přebytek) | GALC | GDPC | GS-300 |
Chladiva
| Měřený plyn | Ex zóna 1, displej – GALC | Ex zóna 1 – GDPC | Další modely |
| R32 | GALC MPS | – | Cool Guardian |
| R454B | GALC MPS | – | Cool Guardian |
| R454C | GALC MPS | – | – |
| R290 (propan) | GALC MPS | GDPC | GS-300 |
| R600 / R600a (butan, izobutan) | GALC MPS | GDPC | GS-300 |
| R134a | – | GDPC | GS-300 · Cool Guardian |
| R22 (HCFC) | – | GDPC | GS-300 |
| HFC – R404A, R407C, R410A, R507 | – | GDPC | GS-300 · Cool Guardian R410A · Cool Guardian R407C |
GALC a GDPC jsou v nevýbušném provedení Ex d pro ATEX zónu 1 a 21. Ostatní modely jsou pro běžné provozy bez výbušné zóny (Seitron SX MX pro zónu 2). U GALC si výstup 4 – 20 mA, RS485 Modbus nebo relé vyberete přímo v produktu.
Řady detektorů v nabídce
| Řada | Prostředí | Výstupy | Vhodný pro |
| Gas Sense GALC | ATEX zóna 1 / 21, Ex d, IP66, OLED displej | 4 – 20 mA, RS485 Modbus, relé | nová generace, 35 plynů, kalibrace magnetem, nastavení přímo na místě |
| Gas Sense GDPC | ATEX zóna 1 / 21, Ex d, IP65 | 4 – 20 mA, RS485 Modbus | ověřená řada bez displeje, LED signalizace, široká nabídka plynů a chladiv |
| Gas Sense GS-300 | bez Ex, průmyslový kryt IP65 | 4 – 20 mA, RS485 Modbus | výrobní haly, sklady, strojovny chlazení bez výbušné zóny |
| Seitron SY / SY-R | bez Ex, IP65 | 4 – 20 mA, RS485 Modbus (SY), relé (SY-R) | kotelny, garáže, menší provozy; CH₄, LPG, CO, benzínové páry |
| Seitron SX MX | ATEX zóna 2 (II 3G) | 4 – 20 mA, RS485 Modbus | cenově dostupná Ex verze pro CH₄, LPG, CO a benzínové páry |
| Seitron RGI-1 / RGI-2 / RGI-CO | bez Ex | relé pro ventil a sirénu | samostatné ústředny s externím snímačem pro kotelny a plynové rozvody |
| KIMO CO110 / CO112 / COT212 | bez Ex, interiér | 4 – 20 mA / 0 – 10 V | CO v garážích, CO₂ a teplota ve vzduchotechnice |
Jak vybrat průmyslový detektor
1. Plyn a rozsah. Hořlavé plyny se měří v % DMV (dolní meze výbušnosti), toxické plyny v ppm a kyslík v % objemu. Metan lze měřit katalyticky (standard), infračerveně NDIR (bez otravy snímače, bez potřeby kyslíku) nebo v ppm elektrochemicky pro včasné zachycení malých úniků. U chladiv A2L a A3 (R32, R454B, R290) doporučujeme snímač MPS, který nestárne a nereaguje na jiné plyny.
2. Prostředí. Do prostoru s výbušnou atmosférou (zóna 1 nebo 2 podle projektu) patří detektor s ATEX certifikátem – Gas Sense GALC nebo Gas Sense GDPC, pro zónu 2 postačí Seitron SX MX. V kotelně, skladu nebo hale bez klasifikované zóny stačí Gas Sense GS-300 nebo Seitron SY.
3. Výstup. Analogový výstup 4 – 20 mA jde do PLC nebo ústředny, RS485 Modbus RTU umožňuje zapojit desítky detektorů na jednu sběrnici, relé přímo spíná ventilátor, solenoidní ventil nebo sirénu. GALC má tři výstupní varianty v jednom produktu, Seitron SY-R a RGI mají relé přímo v přístroji.
4. Montážní výška. Metan, vodík a amoniak jsou lehčí než vzduch – detektor do 30 cm pod strop. Propan, butan, LPG, benzínové páry, CO₂ a většina chladiv jsou těžší – detektor 15 až 30 cm nad podlahu. CO a O₂ se měří ve výšce dýchací zóny, asi 1,5 m.
Podrobný postup s tabulkami zón, výstupů a montážních výšek najdete v článku Stacionární detektory plynu v průmyslu: jak navrhnout detekci.
Kalibrace a údržba
Detektory jsou nakalibrovány z výroby. Po montáži se funkce ověří zkušebním plynem a dále se kontroluje podle návodu výrobce a provozního řádu, obvykle jednou ročně. U GALC a GDPC se kalibrace provádí magnetickým klíčem bez otevření krytu a bez odstávky, snímače jsou vyměnitelné a dostupné i předkalibrované. U detekce chladiv vyžaduje nařízení o F-plynech kontrolu systému detekce jednou za 12 měsíců.
Časté otázky
Jaký je rozdíl mezi GALC a GDPC?
Oba jsou nevýbušné detektory Gas Sense pro ATEX zónu 1. GALC je novější generace s OLED displejem a menu, krytím IP66 a třemi výstupními variantami (4 – 20 mA, Modbus, relé) v jednom produktu. GDPC je ověřená řada bez displeje s LED signalizací a výstupem 4 – 20 mA nebo Modbus.
Potřebuji detektor s ATEX certifikátem?
Jen pokud je prostor v projektu klasifikován jako zóna s nebezpečím výbuchu (zóna 0, 1, 2). V běžné kotelně, skladu nebo výrobní hale bez klasifikované zóny se používají standardní detektory GS-300 nebo Seitron SY.
Kolik detektorů potřebuji?
Orientačně jeden detektor na 50 až 100 m² podle plynu, výšky stropu a větrání, vždy u možných zdrojů úniku (spoje, armatury, kompresory). Přesný počet určuje projekt nebo norma pro danou aplikaci, rádi vám s návrhem pomůžeme.
Mohu zapojit více detektorů na jednu sběrnici?
Ano, varianty s RS485 Modbus RTU se zapojují sériově na jednu dvoulinku, každý detektor má vlastní adresu. U výstupu 4 – 20 mA potřebuje každý detektor samostatný vstup ústředny nebo PLC.
Co znamená % DMV (LEL)?
Dolní mez výbušnosti je nejnižší koncentrace plynu ve vzduchu, při které může dojít k výbuchu. Detektor ukazuje, jaké procento této hranice je dosaženo; alarmy se obvykle nastavují na 10 až 20 % DMV, tedy hluboko pod nebezpečnou koncentrací. U metanu je 100 % DMV 4,4 % objemu.
Napište nám, jaký plyn chcete sledovat, v jakém prostoru a co má detektor spínat – připravíme návrh s cenou, případně i projekt rozmístění detektorů.

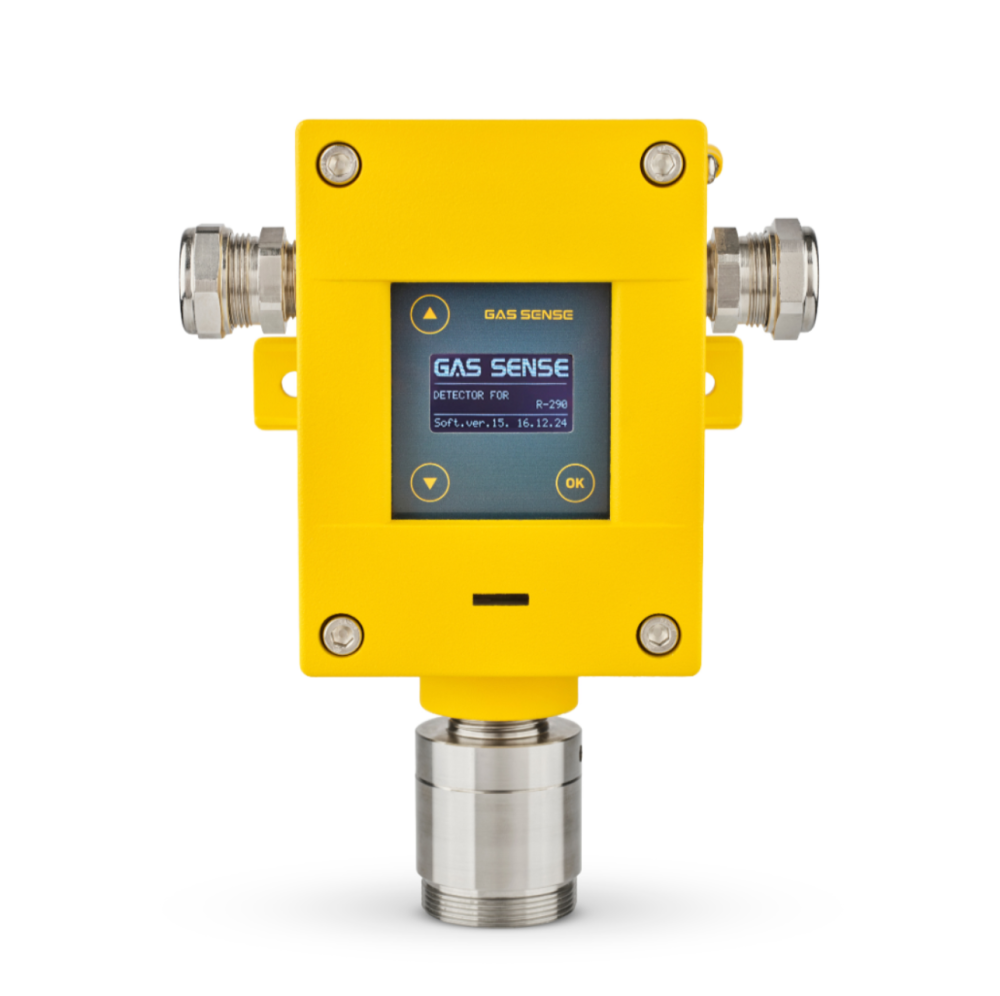

Detektor plynu Gas Sense GALC – toluen (C₇H₈), 0 … 100 % DMV, katalytický, displej, ATEX zóna 1, IP66
17 564,40 Kč s DPH
Detektor plynu Gas Sense GDPC – C₇H₈ (toluen), 0 … 100 % DMV, 4 – 20 mA, ATEX zóna 1, IP65
od 12 915 Kč s DPH
Články

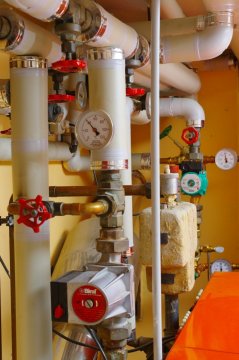

Detekce plynu v kotelně a v provozu: jak sestavit systém z detektorů, ústředny, ventilu a sirény
