Digitální manometry - 0,01 kPa

Jak to funguje

Uvnitř je piezorezistivní snímač – tenká membrána, která se působením tlaku prohne. Prohnutí změní elektrický odpor a přístroj z něj vypočítá tlak. Proto digitální manometr zvládne i velmi malé rozdíly, které by kapalinový manometr nezobrazil, a proto potřebuje před měřením vynulovat snímač.

První otázka: jaký tlak vlastně měříte

Rozsah je parametr, na kterém výběr stojí. Přístroj s rozsahem 20 barů vám neukáže 30 pascalů tahu komína a mikromanometr s rozsahem 1000 Pa se při tlaku vody v potrubí okamžitě přetíží.

Platí přitom pravidlo: přesnost se udává z rozsahu, ne z naměřené hodnoty. Přístroj s rozsahem 2000 mbar a přesností 0,5 % má chybu 10 mbar i tehdy, když měří 20 mbar. Proto neberte rozsah „s velkou rezervou" – berte nejmenší, který vám stačí.

Diferenční, relativní nebo absolutní?

• Diferenční tlak – rozdíl mezi dvěma body. Tak se měří tlaková ztráta na filtru, tah komína nebo rozdíl před a za ventilátorem. Přístroj má dva vstupy.
• Relativní tlak – rozdíl vůči okolnímu vzduchu. Tak se měří tlak plynu v potrubí, vody v rozvodu nebo stlačeného vzduchu. Stačí jeden vstup.
• Absolutní tlak – vůči vakuu. To je barometrický tlak, který měří KIMO MP55 a používá se na korekci ostatních měření.

Řady KIMO – co přibývá s vyšším modelem

Pokud zatím nevíte, která řada vám sedne, začněte u KIMO MP110: pokrývá čtyři rozsahy od 1000 Pa do 2000 mbar a má paměť MIN/MAX. Varianta MP110S je ten samý přístroj bez kalibračního certifikátu, tedy levnější.

Zkouška těsnosti plynových potrubí

Toto je samostatná disciplína – nestačí změřit tlak, je třeba zdokumentovat pokles za daný čas. Na to máme dvě sady.

Rozdíl je hlavně v tom, co z měření zůstane. KIMO MP130 naměří a ukáže; GAS T ONE rovnou vytiskne protokol na Bluetooth tiskárně nebo ho pošle do telefonu přes QR kód.

Pozor na dobu zkoušky. GAS T ONE má postup zabudovaný podle italské normy UNI 11137-1, kde zkouška těsnosti trvá 5 minut. Na Slovensku i v Česku se předepisuje delší čas, proto zkoušku nastavte podle platného místního předpisu a přednastavený pětiminutový cyklus berte jen jako výchozí.

Měření rychlosti a průtoku vzduchu

Manometr s Pitotovou sondou neměří jen tlak – z dynamického tlaku dopočítá rychlost proudění a z ní průtok. KIMO MP120 to zvládne v rozsahu 2 až 50 m/s, sada MP120 s Pitotovou sondou se dodává rovnou se sondou typu L a pouzdrem. Stejnou funkci má i Sauermann Si-PM3, který navíc posílá hodnoty do mobilní aplikace a umí z nich vygenerovat PDF nebo CSV.

Pokud se vzduch pohybuje rychle, je tu PCE-HVAC 2. Měří diferenční tlak do 50 mbar a z něj dopočítá rychlost až 80 m/s – tedy podstatně víc, než zvládnou vrtulkové a drátové anemometry. Zalomená Pitotova trubice má průměr jen 8 mm, takže se vejde do malého otvoru v potrubí, a závit na stativ nechá obsluze obě ruce volné na její vedení. Hodí se na výtlak ventilátorů, odsávání a průmyslové rozvody; paměť, USB a software na měření v reálném čase jsou v ceně.

Nad milibary: tlakoměr do 20 barů

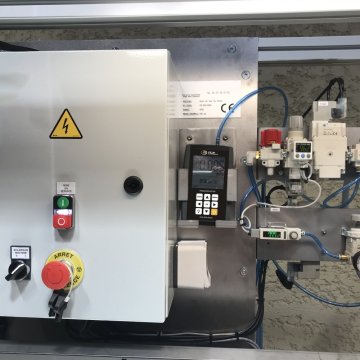

Až na tlaky v barech mikromanometry nedosáhnou. Proto jsme do nabídky doplnili PCE-PDA 1000L – měří od -100 kPa (podtlak) do +2000 kPa, tedy -1 až 20 barů. Tlak se přivádí rychlospojkou přímo do přístroje, takže se hodí na kontrolu stlačeného vzduchu v dílně, tlaku v pneumatických okruzích a tlaku plynu i na tlakové zkoušky potrubí vzduchem. Datalogger uloží 1024 záznamů, jeden může běžet až 255 hodin. Přístroj je určen pro vzduch a nevýbušné plyny – ne pro vodu ani jiné kapaliny.

Kalibrační nebo justovací certifikát?

Není to totéž a u několika přístrojů v nabídce je to jediný rozdíl mezi dvěma verzemi. Justovací certifikát potvrzuje, že přístroj byl ve výrobě nastaven. Kalibrační certifikát obsahuje naměřené odchylky v konkrétních bodech a je to doklad, který obstojí při auditu nebo revizi. Pokud výsledky měření předáváte dál, berte verzi s kalibračním certifikátem – kalibraci umíme zajistit i dodatečně.

Na co si dát pozor

• Nulujte před každým měřením. Piezorezistivní snímač mírně ujíždí s teplotou a polohou přístroje. Nulování trvá sekundu a je to nejčastější příčina „špatných" výsledků.
• Přetížení snímač zničí. Údaj o krátkodobém přetížení (například 75 kPa) říká, co přístroj přežije – ne v jakém rozsahu měří.
• Poloha přístroje má vliv. U nejcitlivějších rozsahů měří manometr jinak naležato a jinak nastojato. Nulujte v té poloze, ve které budete měřit.
• Hadičky si pamatují tlak. Příliš dlouhá nebo zalomená hadička zpomalí ustálení hodnoty; při zkoušce těsnosti to vypadá jako netěsnost.
• Pitotova sonda potřebuje přímý úsek. Za kolenem nebo klapkou je proudění rozvířené a rychlost vyjde nesprávně – nechte alespoň pět průměrů potrubí rovného úseku.

Kde se tyto přístroje používají

• Vzduchotechnika – tlaková ztráta filtrů, nastavení průtoků, podtlak v čistých prostorech.
• Plynaři a revizní technici – tlak v rozvodu, zkouška těsnosti potrubí, plynoměrů a spotřebičů.
• Kotelny a komíny – tah komína, tlak na hořáku.
• Chlazení a HVAC – servisní měření na jednotkách.
• Údržba a dílny – tlak stlačeného vzduchu a pneumatických okruhů.
• Laboratoře a výroba – tlakové zkoušky, kontrola těsnosti výrobků.

Časté otázky

Jaký je rozdíl mezi manometrem a mikromanometrem?

Jen rozsah. Mikromanometr měří velmi malé tlaky – jednotky až tisíce pascalů, tedy to, co se děje ve vzduchotechnice a v komíně. Manometr se běžně používá pro tlaky v barech. Princip snímače je stejný.

Proč přístroj ukazuje hodnotu, i když nic neměřím?

Snímač má nulový posun, který se mění s teplotou a polohou přístroje. Proto má každý model funkci nulování – spusťte ji s odpojenými hadičkami těsně před měřením.

Můžu mikromanometrem změřit tlak stlačeného vzduchu v dílně?

Ne. Rozvod stlačeného vzduchu má typicky 6 až 10 barů, což je 600 až 1000 kPa – mikromanometr s rozsahem 1000 Pa se okamžitě přetíží. Na to slouží PCE-PDA 1000L s rozsahem do 2000 kPa. Přístroje v této kategorii jsou určeny pro vzduch a nevýbušné plyny, ne pro vodu a jiné kapaliny.

Potřebuji na zkoušku těsnosti plynu certifikovaný přístroj?

Přístroj musí mít platnou kalibraci a vy musíte umět doložit průběh zkoušky. Proto se sady dodávají s kalibračním certifikátem a proto má GAS T ONE tisk protokolu – zápis z displeje bývá při kontrole napadnutelný.

Jak často se má manometr kalibrovat?

Běžně jednou za rok, u měření pro protokol nebo revizi vždy podle interního předpisu. Kalibraci zajistíme i pro přístroje, které jste koupili jinde.

Změří manometr rychlost vzduchu?

S Pitotovou sondou ano – z rozdílu celkového a statického tlaku dopočítá rychlost. Modely MP120, MP210, Sauermann Si-PM3 a PCE-HVAC 2 to umí. Bez sondy manometr rychlost nezjistí.

Který přístroj zvládne nejvyšší rychlost vzduchu?

PCE-HVAC 2 s Pitotovou trubicí měří do 80 m/s. Vrtulkové a drátové anemometry se běžně končí kolem 20 až 30 m/s, takže na výtlak ventilátoru nebo do odsávání se hodí právě Pitotova trubice.

Napište nám, jaký tlak potřebujete měřit a jestli z měření děláte protokol – doporučíme konkrétní model i s tím, jestli se vyplatí verze s kalibračním certifikátem.
