Emisní analyzátor spalin Seitron CHEMIST 600, až 6 článků (O2, CO, NO, NO2, SO2, H2S, CxHy, CO2), vestavěná tiskárna
Kód produktu: CHEMIST 600 Doprava a platba
Přenosný emisní analyzátor s až šesti měřicími články podle konfigurace (604N: O2, CO, NO, NO2; 604S: O2, CO, NO, SO2; 605: O2, CO, NO, NO2, SO2; dále H2S, CxHy, CO2 NDIR), ředěním CO do 100 000 ppm, vestavěnou tiskárnou, barevným displejem 4,3" a pamětí na 2000 analýz. Pro kontrolní emisní měření kotlů na plyn, olej, uhlí a biomasu, EN 50379-1 a -2, záruka 2 roky. Více
Pro koho a na co
- Nejlepší pro: firmy, které dělají kontrolní emisní měření kotlů na plyn, olej, uhlí a biomasu a potřebují NOx, SO2 nebo nízké rozsahy v ručním přístroji.
- Řeší: až šest článků podle konfigurace 604N, 604S nebo 605, ředění CO do 100 000 ppm, vestavěná tiskárna, paměť 2000 analýz, přepočet na mg/m³ a referenční O2.
- Oproti běžným alternativám: oproti servisním analyzátorům má o dva až čtyři články víc a rozsahy Low s rozlišením 0,1 ppm; oproti CHEMIST 900 nemá vyhřívanou trasu ani Peltierův chladič, ale váží 1,1 kg.
Hlavní vlastnosti
- Konfigurace 604N (O2, CO, NO, NO2), 604S (O2, CO, NO, SO2) a 605 (O2, CO, NO, NO2, SO2), rozšiřitelné na 6 článků
- Další články na výběr: H2S, CxHy (pellistor), CO2 NDIR, CO Low 0 až 500 ppm s rozlišením 0,1 ppm, NO/NO2/SO2 Low
- Ředění CO do 100 000 ppm s nastavitelným prahem, článek se při startu kotle na dřevo nepřetíží
- Vestavěná termotiskárna, barevný TFT displej 4,3" s funkcí ZOOM, ovládání a tisk v češtině
- Tah, diferenční tlak a tlak plynu −10 až +200 hPa, dva vstupy termočlánku K do 1250 °C
- 15 přednastavených paliv včetně dřeva, pelet, štěpky, bioplynu a uhlí, 16 vlastních
- Paměť 2000 analýz, USB, Bluetooth, software Chemist Smart Analysis a QR kód, zkouška těsnosti se sadou AACKT02
- Sonda 300 mm s hadicí 3 m, externí odlučovač kondenzátu s filtrem, gumový kryt s magnety, kufr, záruka 2 roky
Seitron CHEMIST 600 je přenosný analyzátor pro kontrolní emisní měření malých, středních a velkých kotlů na plynná, kapalná i tuhá paliva. Je určen tam, kde servisní dvoučlánkový přístroj nestačí, protože protokol žádá NOx, SO2 nebo nízké koncentrace s rozlišením 0,1 ppm, ale plnohodnotný průmyslový systém s vyhřívanou trasou by byl zbytečný. Váží 1,1 kg, má vestavěnou tiskárnu a do ruky se vezme jako běžný servisní analyzátor.
Přístroj se dodává ve třech základních konfiguracích: 604N s články O2, CO, NO a NO2 pro plynové a olejové zdroje, 604S s O2, CO, NO a SO2 pro uhlí, těžký olej a biomasu, a 605 s O2, CO, NO, NO2 a SO2 pro kompletní emisní protokol. Šestá pozice zůstává volná na H2S, uhlovodíky CxHy, infračervený CO2 nebo článek s nízkým rozsahem, který měří do 500 ppm s rozlišením 0,1 ppm. Články jsou předkalibrované a vyměňují se v terénu.
Článek CO má kompenzaci vodíku a automatické ředění: při překročení nastaveného prahu (z výroby 1500 ppm) druhé čerpadlo vzorek zředí a měří se až do 100 000 ppm bez vytažení sondy. Vnitřní snímač změří tah, diferenční tlak a tlak plynu, dva vstupy termočlánku K pokryjí teplotu spalin do 1250 °C a spalovacího vzduchu. Z naměřených hodnot přístroj vypočítá CO2, lambdu, komínovou ztrátu, účinnost i kondenzační a přepočítá koncentrace na mg/m³ a referenční kyslík.
Barevný displej 4,3" ukáže všechny hodnoty na jedné straně nebo zvětšené, protokol se vytiskne na vestavěné tiskárně (40 výtisků na nabití) nebo pošle přes Bluetooth do aplikace a přes USB do softwaru Chemist Smart Analysis; paměť má místo na 2000 analýz. V sadě je sonda 300 mm s hadicí 3 m, sonda spalovacího vzduchu, externí odlučovač kondenzátu s filtrem, kufr a kalibrační certifikát. Pro dlouhodobá měření s vyhřívanou trasou a Peltierovým chladičem je určen CHEMIST 900.
Rozsah dodávky
- 1 × analyzátor CHEMIST 600 v konfiguraci 604N, 604S nebo 605 podle objednávky
- 1 × odběrová sonda 300 mm s hadicí 3 m a termočlánkem
- 1 × sonda na teplotu spalovacího vzduchu
- 1 × externí odlučovač kondenzátu s prachovým filtrem a hadičkou
- 1 × sada na měření diferenčního tlaku
- 1 × gumový ochranný kryt s magnety
- 1 × síťový adaptér USB a kabel
- 1 × software Chemist Smart Analysis
- 1 × role papíru
- 1 × ABS přepravní kufr
- 1 × kalibrační certifikát
- 1 × rychlý návod, návod
Technické parametry
| Typ přístroje | přenosný emisní analyzátor spalin, až 6 měřicích článků |
| Verze | 604N: O2, CO, NO, NO2; 604S: O2, CO, NO, SO2; 605: O2, CO, NO, NO2, SO2; 600 X: vlastní sestava |
| Měřicí článek O2 | 0 až 21 % obj., rozlišení 0,1 %, ±0,2 %, životnost 2 roky |
| Měřicí článek CO | CO s kompenzací H2 0 až 8000 ppm (±10 ppm / ±5 % / ±10 %); CO Low 0 až 500 ppm s rozlišením 0,1 ppm (±2 ppm do 40 ppm, ±5 % nad); CO Mid 0 až 20 000 ppm; CO Hi 0 až 10 % obj.; s ředěním do 100 000 ppm |
| Měřicí článek NO | NO 0 až 5000 ppm (±5 ppm do 100 ppm, ±5 % nad); NO Low 0 až 500 ppm, rozlišení 0,1 ppm (±2 ppm do 40 ppm, ±5 % nad) |
| Měřicí článek NO2 | NO2 0 až 1000 ppm (±5 ppm do 100 ppm, ±5 % nad); NO2 Low 0 až 500 ppm, rozlišení 0,1 ppm (±2 ppm do 40 ppm, ±5 % nad) |
| Měřicí článek SO2 | SO2 0 až 5000 ppm (±5 ppm do 100 ppm, ±5 % nad); SO2 Low 0 až 500 ppm, rozlišení 0,1 ppm (±2 ppm do 40 ppm, ±5 % nad) |
| Měřicí články | volitelně H2S 0 až 500 nebo 5000 ppm, NH3 0 až 500 ppm, H2 0 až 2000 ppm, CxHy pellistor 0 až 5 % obj., CO2 NDIR 0 až 50 % obj., CH4 0 až 100 % |
| Vypočítané hodnoty | CO2 z O2 a paliva, účinnost (i kondenzační), komínová ztráta, lambda, přebytek vzduchu, NOx, přepočet na mg/m³ a referenční O2, index CO/CO2 |
| Teplota spalin | −20 až 1250 °C, termočlánek K, rozlišení 0,1 °C, ±0,5 °C do 100 °C, ±0,5 % nad; druhý vstup na spalovací vzduch nebo diferenční teplotu |
| Tlak plynu / diferenční tlak | −10 až +200 hPa, rozlišení 0,01 hPa, ±0,02 hPa do ±2 hPa, ±1 % nad; tah přes vstup P− |
| Komínový tah | vnitřní snímač přes P−, rozlišení 0,1 Pa, přesnost 0,5 Pa; normové měření tahu s externím snímačem AACDP02 |
| CO v okolí | vnitřním snímačem, samostatný tisk |
| Paliva | 15 přednastavených (zemní plyn, propan, LPG, butan, nafta, těžký olej, uhlí, bioplyn, pelety, dřevo, štěpka, propan-vzduch, olivové pecky…) + 16 vlastních |
| Čerpadlo | 1,0 l/min do podtlaku 135 hPa, snímač průtoku; druhé čerpadlo na ředění CO |
| Odlučovač kondenzátu | externí s vyměnitelným filtrem (99 % částic nad 20 µm) |
| Odběrová sonda | 300 mm s hadicí 3 m a termočlánkem; volitelně 180, 750, 1000 mm (do 1200 °C), ohebná 300 mm, sonda pro průmyslové motory 750 mm |
| Displej | barevný TFT 4,3" 480 × 272 px s podsvícením, funkce ZOOM, 10 jazyků včetně češtiny a slovenštiny |
| Tiskárna | vestavěná termotiskárna, 40 protokolů na nabití, hlavička 6 řádků |
| Paměť | 2000 kompletních analýz s časem a jménem zákazníka, 8 uživatelů |
| Rozhraní | USB typ B, Bluetooth class 1 (do 100 m) |
| Software a aplikace | Chemist Smart Analysis pro Windows, aplikace a QR kód |
| Napájení | Li-Ion, 12 h nepřetržitého měření bez tisku, nabíjení 5 h přes USB 5 V / 2 A |
| Provozní podmínky | −5 až 45 °C, 20 až 80 % RH |
| Krytí | IP42 |
| Norma | EN 50379-1, EN 50379-2; zkouška těsnosti podle UNI 7129 / UNI 11137 |
| Rozměry | 310 × 90 × 60 mm |
| Hmotnost | 1,1 kg |
| Kalibrační certifikát | výrobce, v dodávce |
| Záruka | 2 roky na přístroj, články i tiskárnu |
Časté otázky
K čemu se tento přístroj používá?
Přenosný emisní analyzátor s až šesti měřicími články podle konfigurace (604N: O2, CO, NO, NO2; 604S: O2, CO, NO, SO2; 605: O2, CO, NO, NO2, SO2; dále H2S, CxHy, CO2 NDIR), ředěním CO do 100 000 ppm, vestavěnou tiskárnou, barevným displejem 4,3" a pamětí na 2000 analýz. Pro kontrolní emisní měření kotlů na plyn, olej, uhlí a biomasu, EN 50379-1 a -2, záruka 2 roky.
Co je v balení?
Analyzátor CHEMIST 600 v konfiguraci 604N, 604S nebo 605 podle objednávky, odběrová sonda 300 mm s hadicí 3 m a termočlánkem, sonda na teplotu spalovacího vzduchu, externí odlučovač kondenzátu s prachovým filtrem a hadičkou, sada na měření diferenčního tlaku, gumový ochranný kryt s magnety a další příslušenství.
Jak se napájí?
Li-Ion, 12 h nepřetržitého měření bez tisku, nabíjení 5 h přes USB 5 V / 2 A.
Lze připojit k počítači?
Ano, přes USB typ B, Bluetooth class 1 (do 100 m).
Jaké normy splňuje?
Výrobce uvádí EN 50379-1 a EN 50379-2.
Je v ceně kalibrační certifikát?
Ano, kalibrační certifikát výrobce je v balení.
Proč potřebuji vyhřívanou sondu a Peltierův chladič?
NO2, SO2, NH3 a H2S se rozpouštějí ve vodě. Pokud spaliny v hadici vychladnou pod rosný bod, pára zkondenzuje a část těchto plynů odejde s kondenzátem; analyzátor ukáže méně, než zdroj vypouští. Vyhřívaná trasa drží vzorek nad rosným bodem až po chladič, který jej v sekundách ochladí na +5 °C, takže pára zkondenzuje dřív, než se plyny stihnou rozpustit.
Kdy zvolit infračervený blok NDIR místo elektrochemických článků?
Při vysokých koncentracích v procentech objemu (CO2, CH4, CO při startu nebo v procesních plynech) a při dlouhých měřeních: NDIR se nespotřebovává, nedriftuje s koncentrací a odpoví pod 10 sekund. Elektrochemické články jsou levnější a citlivější při nízkých ppm, proto se obě technologie kombinují.
Jak se z ppm dostanu k limitu v mg/m³?
Koncentrace se přepočítá na hmotnost (pro CO 1 ppm ≈ 1,25 mg/m³, NO2 ≈ 2,05, SO2 ≈ 2,86 při normálních podmínkách) a vztahuje se na suchý plyn. Potom se přepočítá na referenční obsah kyslíku daný předpisem, běžně 3 % u plynu a oleje, 6 % u tuhých paliv, 15 % u turbín a motorů. Analyzátory Seitron to udělají po nastavení paliva a referenčního O2 samy.

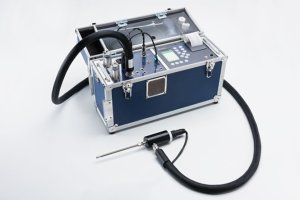

Měření emisí spalin: proč se NO2 a SO2 ztrácejí v hadici a jak se z ppm počítá limit
