Bezdrátový měřič zavíracích sil FM300 BT pro výtahové dveře
Kód produktu: FM300BT-SY-25-750 Doprava a platba
Bezdrátový měřič zavíracích sil pro automatické výtahové dveře a ochranná zařízení strojů. Rozsah 0 … 750 N, tuhost 25 N/mm, mezera 145 mm, vyhodnocení podle EN 81-20 a EN 81-50 v aplikaci Force Meter přes Bluetooth, PDF protokol na místě. ISO kalibrační certifikát v balení. Více
Pro koho a na co
- Nejlepší pro: výtahářů a revizních techniků, kteří kontrolují zavírací síly automatických výtahových dveří a ochranných krytů strojů.
- Řeší: měří bezdrátově, aplikace vede měřením podle EN 81-20 a hned vytvoří PDF protokol; výtah identifikuje QR kódem.
- Oproti běžným alternativám: oproti FM300 s kabelem nepotřebuje jednotku SEB2 ani kabel; oproti FM100 BT má měkčí snímač 25 N/mm určený pro výtahy.
Hlavní vlastnosti
- Měření zavírací síly výtahových dveří podle EN 81-20, EN 81-50, EN 81-1/-2 a ochranných zařízení strojů podle EN 14120
- Bezdrátový přenos Bluetooth Low Energy do aplikace Force Meter, výsledek a PDF protokol hned na místě
- Navádění měřením podle zvolené normy a okamžité vyhodnocení vyhovuje / nevyhovuje
- Identifikace výtahu pomocí QR nebo čárového kódu – měření se přiřadí správnému objektu
- Vedení síly na šesti valivých ložiskách a tenzometrický snímač – přesné hodnoty i po letech
- Volitelná prodlužovací sada (3 díly) pro šířku otvoru až 510 mm
- Software PinchPilot pro archivaci a tisk protokolů v počítači

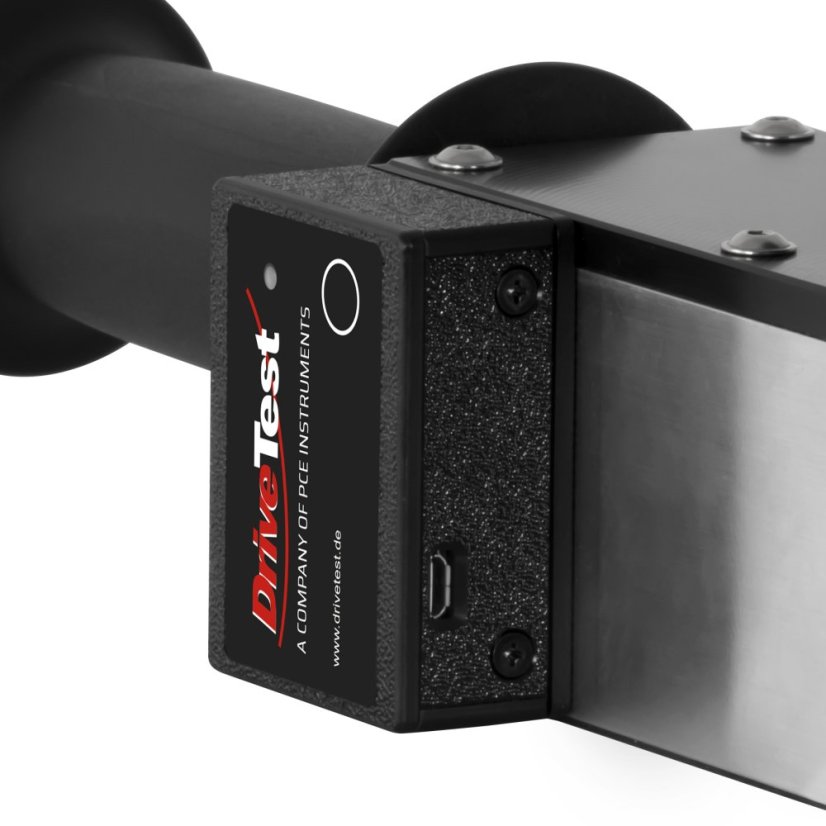

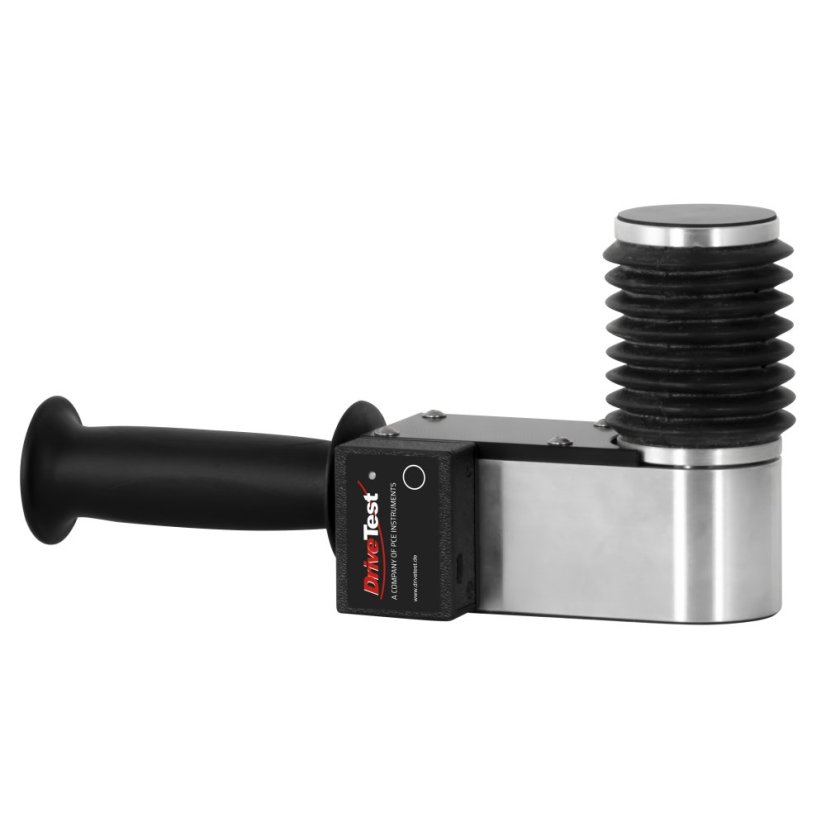

FM300 BT je bezdrátový měřič zavíracích sil pro automatické výtahové dveře a ochranné kryty strojů. Je to další vývojový stupeň osvědčeného FM300: stejný robustní snímač s tuhostí 25 N/mm, ale bez kabelu a samostatné jednotky. Přístroj se vloží mezi zavírající se křídla, změří průběh síly a přes Bluetooth jej pošle do telefonu s aplikací Force Meter.
Aplikace technika provede měřením podle EN 81-20 nebo EN 81-50, hodnoty hned porovná s limitem a vytvoří PDF protokol. Výtah se identifikuje QR nebo čárovým kódem, takže při obchůzce budovy s více výtahy se měření nepomíchají. V kanceláři se data přenesou do softwaru PinchPilot.
Pokud preferujete klasické řešení s kabelem a zobrazovací jednotkou, zvolte FM300. Pro brány a průmyslová vrata s tuhostí 500 N/mm je určen FM100 BT.
Jak systém funguje
Snímač se vloží mezi křídla výtahových dveří a průběh síly pošle přes Bluetooth Low Energy až na 10 m do aplikace Force Meter v telefonu nebo tabletu s Androidem. Aplikace porovná hodnoty s limity zvolené normy a vytvoří protokol, v kanceláři se měření přes USB přenesou do softwaru PinchPilot.
Rozsah dodávky
- 1 × bezdrátový měřič zavíracích sil FM300 BT
- aplikace Force Meter ke stažení (Android)
- software PinchPilot (USB klíč)
- USB kabel
- návod k obsluze

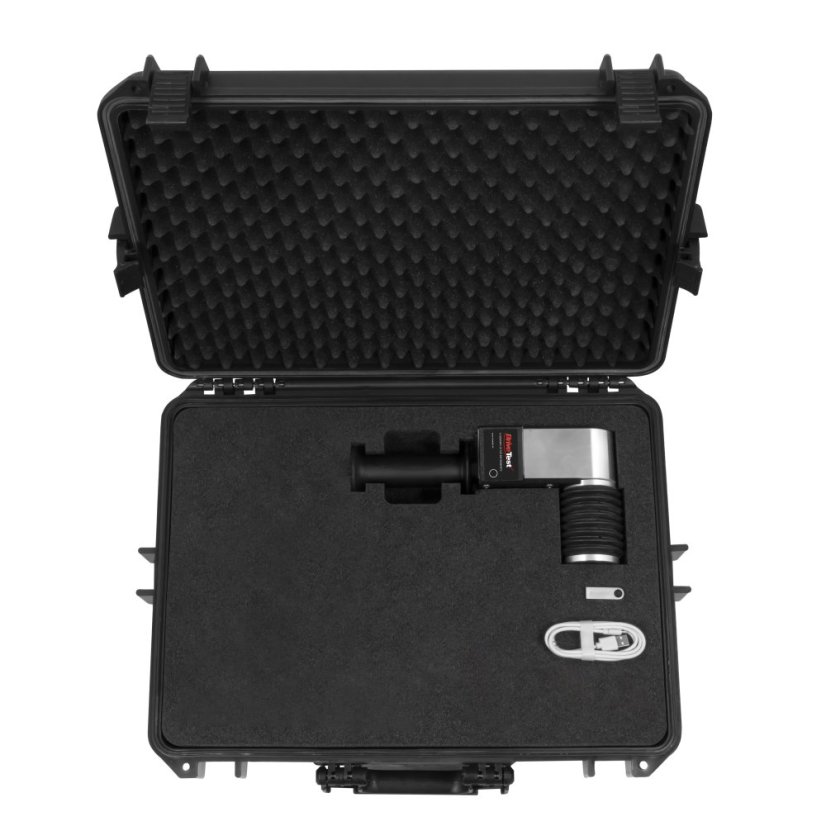

- přepravní kufr s pěnovou výstelkou
- ISO kalibrační certifikát
Technické parametry
| Měřicí rozsah | 0 … 750 N |
| Rozlišení | 1 N |
| Přesnost | ±3 N nebo ±3 % z naměřené hodnoty (platí větší hodnota) |
| Tuhost pružiny | 25 N/mm |
| Šířka mezery | 145 mm, s prodlužovací sadou až 510 mm |

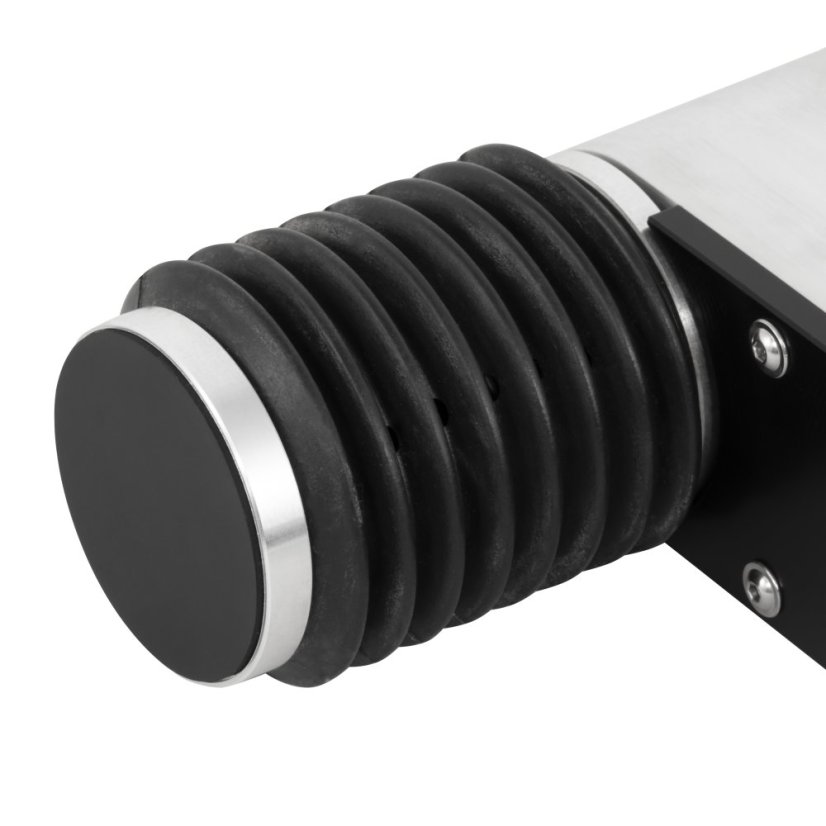

| Plocha snímače | Ø 58 mm |
| Měřicí technika | tenzometrický můstek |
| Rozhraní | Bluetooth Low Energy (dosah do 10 m), USB |
| Aplikace | Force Meter (Android), PinchPilot (Windows) |
| Normy | EN 81-1, EN 81-2, EN 81-20:2014, EN 81-50:2015, EN 14120 |
| Napájení | akumulátor 3,7 V / 700 mAh |
| Krytí | IP43 |
| Provozní podmínky | -10 … 40 °C, 0 … 90 % RV |
| Rozměry | 280 × 145 × 82 mm |
| Hmotnost | 1,2 kg |
Časté otázky
K čemu se tento přístroj používá?
Bezdrátový měřič zavíracích sil pro automatické výtahové dveře a ochranná zařízení strojů. Rozsah 0 … 750 N, tuhost 25 N/mm, mezera 145 mm, vyhodnocení podle EN 81-20 a EN 81-50 v aplikaci Force Meter přes Bluetooth, PDF protokol na místě. ISO kalibrační certifikát v balení.
Jaký má měřicí rozsah?
0 … 750 N.
Co je v balení?
Bezdrátový měřič zavíracích sil FM300 BT, aplikace Force Meter ke stažení (Android), software PinchPilot (USB klíč), USB kabel, návod k obsluze, přepravní kufr s pěnovou výstelkou a ISO kalibrační certifikát.
Jak se napájí?
Akumulátor 3,7 V / 700 mAh.
Jaké normy splňuje?
Výrobce uvádí EN 81-20, EN 81-50, EN 81-1, EN 14120 a EN 81-2.
Je v ceně kalibrační certifikát?
Ano, kalibrační certifikát výrobce je v balení.
Jakou tuhost snímače potřebuji?
Tuhost předepisuje norma podle toho, co měříte: brány a průmyslová vrata 500 N/mm (EN 12453), výtahové dveře 25 N/mm (EN 81-20), dveře autobusů a vlaků 10 N/mm, okna a střešní okna automobilů 10 N/mm, u měkkých prvků i 2 N/mm. Snímač s jinou tuhostí dá hodnoty, které revizní technik neuzná.
Jak často je třeba měřič kalibrovat?
Výrobce doporučuje kalibraci jednou ročně. Měřič je měřidlo, kterým dokládáte bezpečnost zařízení, proto protokol bez platného certifikátu neobstojí. ISO kalibrační certifikát je v balení, opakovanou kalibraci vám zajistíme.
Funguje aplikace i na iPhonu?
Aplikace Force Meter je podle výrobce dostupná pro Android. V počítači se používá software PinchPilot pro Windows.
