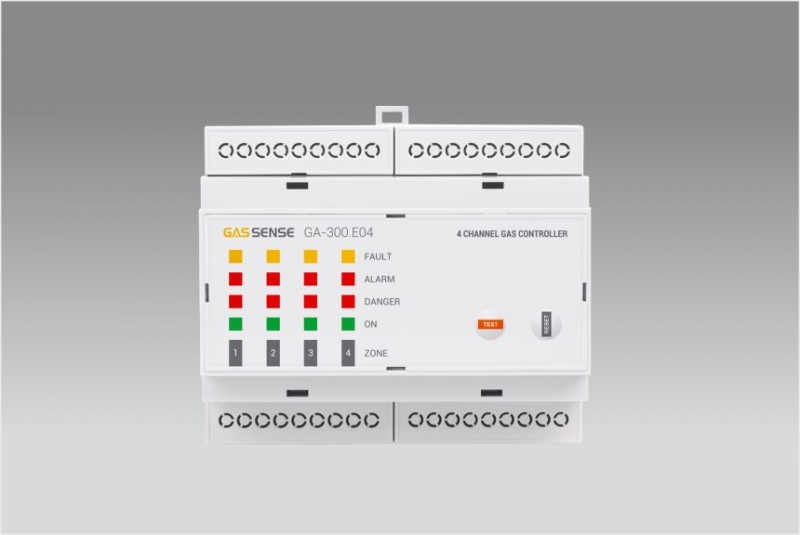

Ústředna detekce plynu Gas Sense GA-300-4 – 4 vstupy 4 – 20 mA, 6 relé, na DIN lištu
Kód produktu: GA-300-4 Doprava a platba
Kompaktní ústředna na DIN lištu pro 4 detektory Gas Sense GS-300, GDPC nebo GALC s výstupem 4 – 20 mA. Dvoustupňový alarm a porucha pro každý vstup, 6 relé 2 A / 250 V, LED a bzučák, tlačítka pro test a reset. Napájení 230 V, volitelná záložní baterie 12 V. Pro haly, sklady, strojovny chlazení a kotelny bez výbušné zóny. Více
Pro koho a na co
- Nejlepší pro: výrobní haly, kotelny a strojovny se 3 až 4 detektory Gas Sense 4 – 20 mA (i různé plyny), které mají spínat ventilaci, ventil a sirénu.
- Řeší: dva prahy a porucha pro každý vstup, 6 relé, hlášení přerušeného kabelu, test a reset, 6 modulů na DIN liště.
- Oproti běžným alternativám: dvojnásobek vstupů a relé oproti GA-300-2; pro desítky detektorů je GA-ADR s Modbusem.
Hlavní vlastnosti
- 4 analogové vstupy 0/4 – 20 mA – signál pod 4 mA = přerušený kabel nebo porucha snímače
- dva prahy alarmu (AL1, AL2) a porucha pro každý vstup, 6 relé SPDT 2 A / 250 V
- LED stavu každého vstupu a vestavěný bzučák, tlačítka TEST a RESET
- kompatibilní s detektory Gas Sense GS-300, GS-220, GDPC a GALC (varianta A)
- napájení 230 V AC / 12 V DC, volitelná záložní baterie 12 V / 8 Ah
- kabel k detektorům stíněný 3 × 1,5 mm², do 500 m; ABS kryt na DIN lištu
Ústředna Gas Sense GA-300-4 vyhodnocuje signál 4 detektorů s výstupem 4 – 20 mA – Gas Sense GS-300 pro běžné provozy, Gas Sense GDPC nebo Gas Sense GALC pro zónu ATEX 1 – a pro každý vstup spíná relé prvního a druhého stupně alarmu a relé poruchy. Přerušený kabel nebo vadný snímač se projeví signálem pod 4 mA a ústředna jej hlásí stejně jako plyn, takže systém nikdy „nemlčí" z nesprávného důvodu.
Typické zapojení: AL1 zapne ventilaci a žlutý maják, AL2 zavře solenoidní ventil, odpojí technologii a spustí sirénu, relé poruchy posílá stav do řídicího systému budovy. Tlačítkem TEST se ověří signalizace a relé bez zkušebního plynu, RESET potvrdí alarm po odvětrání. LED u každého vstupu ukazují, který detektor alarm vyvolal.
Ústředna se montuje na DIN lištu do rozvaděče, napájí 230 V nebo 12 V DC a lze ji zálohovat baterií 12 V / 8 Ah. Pro dva detektory zvolte GA-300-2; pro desítky detektorů na jedné sběrnici je určena GA-ADR s Modbus RTU. Na ATEX zónu musí mít certifikát detektor – ústředna se umisťuje mimo zónu.
Rozsah dodávky
- 1 × ústředna Gas Sense GA-300-4
- technické údaje a návod (PDF ke stažení)
Technické parametry
| Počet zón / vstupů | 4 analogové vstupy 0/4 – 20 mA |
| Připojitelné detektory | Gas Sense GS-300, GS-220, GDPC, GALC (A) – libovolný plyn |
| Prahy alarmu | AL1, AL2 a porucha pro každý vstup |
| Reléové výstupy | 6 × SPDT 2 A / 250 V AC |
| Signalizace | LED stavu vstupů a alarmů, bzučák |
| Tlačítka | TEST, RESET |
| Napájení | 230 V AC 50 Hz / 12 V DC, 4 – 12 W; volitelná záložní baterie 12 V / 8 Ah |
| Kabel | stíněný 3 × 1,5 mm², do cca 500 m |
| Provozní podmínky | −10 až +55 °C, 10 – 90 % RV |
| Kryt | ABS, na DIN lištu |
| Rozměry | 105 × 90 × 58 mm |
| Normy | EN 50270 |
| Zóna | ústředna mimo zónu; ATEX zóna podle detektoru |
Časté otázky
K čemu se tento přístroj používá?
Kompaktní ústředna na DIN lištu pro 4 detektory Gas Sense GS-300, GDPC nebo GALC s výstupem 4 – 20 mA. Dvoustupňový alarm a porucha pro každý vstup, 6 relé 2 A / 250 V, LED a bzučák, tlačítka pro test a reset.
Co je v balení?
Ústředna Gas Sense GA-300-4 a technické údaje a návod (PDF ke stažení).
Jaké normy splňuje?
Výrobce uvádí EN 50270.
Je v ceně kalibrační certifikát?
Ne, základní verze se dodává bez certifikátu. Pokud kalibraci potřebujete, kontaktujte nás – rádi vám ji domluvíme.
Kolik detektorů mohu k ústředně připojit?
Tolik, kolik má zón (vstupů) – každý analogový detektor 4 – 20 mA potřebuje vlastní vstup a vlastní kabel. U sběrnice RS485 Modbus (RYK01M, GA-ADR) se na jednu dvoulinku zapojí až 32 detektorů, každý s vlastní adresou.
Mohu do jedné ústředny zapojit detektory na různé plyny?
Ano. Každá zóna má vlastní prahy, takže v jedné ústředně může být detektor metanu v kotelně, CO v garáži i LPG ve skladu. Detektor musí být stejného typu výstupu jako ústředna (4 – 20 mA nebo Modbus) a od kompatibilního výrobce.
Co sepne ústředna při alarmu?
To, co připojíte na relé: typicky první stupeň ventilaci a maják, druhý stupeň solenoidní ventil na přívodu plynu a sirénu, relé poruchy hlášení do řídicího systému. Ventil s bezpečnostní funkcí zůstane zavřený, dokud obsluha alarm nepotvrdí tlačítkem RESET.
Musí mít ústředna certifikát ATEX?
Ústředna se montuje mimo výbušnou zónu, certifikát pro zónu potřebuje detektor. Pokud však projekt vyžaduje certifikovaný detekční systém podle EN 60079-29-1, zvolte ústřednu s typovou zprávou ATEX – Seitron RYM02M0 / RYM02M1.
Co se stane při výpadku elektřiny?
Bez záložní baterie se detekce zastaví. Se záložní baterií běží ústředna i detektory dál (Seitron až 3 h, Gas Sense GA-300 s baterií 12 V / 8 Ah). Solenoidní ventil bez proudu se zavře sám, siréna na 230 V bude mlčet.
