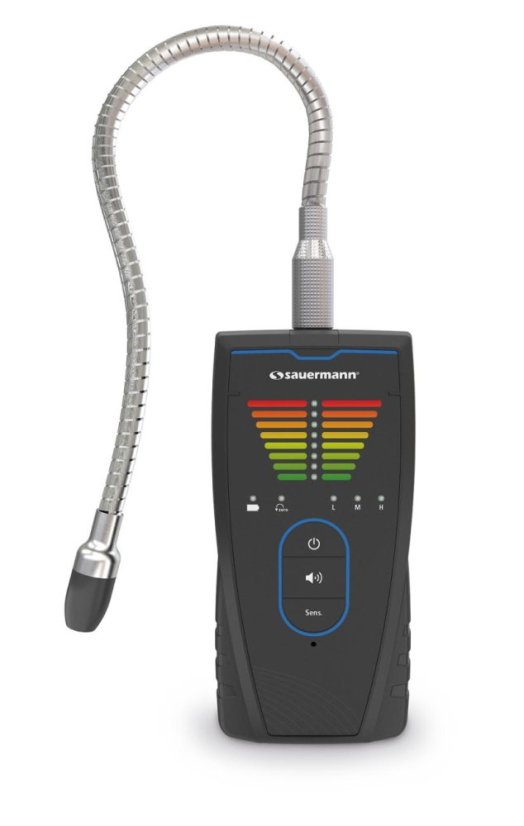

Detektor úniku chladiva Sauermann Si-RD3 podle EN 14624, citlivost 0 – 3 g/rok, flexibilní sonda 30 cm

Dárek: Jakmile přidáte do košíku 1 ks, dostanete 1 dárků (Odlamovací nůž 4K5 - CR9 - 9mm)
9 233 Kč bez DPH (11 356,59 Kč s DPH)
Na skladě - Expedujeme do 1-2 dnů od přijetí objednávky
ks
(4 ks na skladě)

Kód produktu: 27867 Doprava a platba

KIMO Instruments

Přenosný detektor úniku chladiva s vyhřívaným diodovým snímačem a citlivostí 0 až 3 g/rok v nejcitlivějším režimu, ověřený podle EN 14624 (práh pod 1 g/rok, detekce do 1 sekundy). Tři režimy citlivosti, 8 LED a zvuk, flexibilní sonda 30 cm, automatické nulování. Detekuje HFC, HCFC, CFC, R290, R600a, R1234yf, R1234ze a formovací plyn 5 % H₂. Více

0 – 3 g/rokcitlivost, režim HEN 14624ověřený práh < 1 g/rok1 sčas detekce30 cmflexibilní sonda

Pro koho a na co

  • Nejlepší pro: chladíře, který dělá zkoušky těsnosti pravidelně a potřebuje výsledek obhajitelný v protokolu podle EN 14624.
  • Řeší: citlivost 0 až 3 g/rok, práh pod 1 g/rok podle EN 14624 a odezva 1 sekunda najdou netěsnost, kterou levný detektor přehlédne; ohebná sonda 30 cm se dostane za výměník.
  • Oproti běžným alternativám: oproti KIMO DF110 splňuje EN 14624 a má vyhřívaný diodový snímač; oproti Seitron Be Cool R1 má ověření podle EN 14624 s certifikátem v dodávce, kratší odezvu (1 s oproti 3 s) a detekuje i formovací plyn.

Hlavní vlastnosti

  • Citlivost 0 až 3 g/rok v režimu H: stupnice osmi LED pokrývá nejmenší úniky, všechny svítí při 3 g/rok
  • Režim M se stupnicí do 30 g/rok a režim L do 300 g/rok na hrubé lokalizování větších úniků
  • Shoda s EN 14624: práh citlivosti pod 1 g/rok při 3 mm v klidu, 2 g/rok v proudícím vzduchu 2 cm/s, detekce do 1 sekundy
  • Vyhřívaný diodový (polovodičový) snímač, vyměnitelný (náhradní snímač C-DFC)
  • Automatické nulování za 2 sekundy a ruční nulování, zotavení po expozici 1 až 10 sekund
  • 13 LED: 8 pro koncentraci, 3 pro režim citlivosti, 2 pro baterii a nulování; zvuk se stoupající frekvencí
  • Flexibilní sonda 300 mm se dostane za výměník a pod kryt jednotky
  • Detekuje HFC, HCFC, CFC, R290, R600a, R1234yf, R1234ze a směs 5 % H₂ / 95 % N₂ (formovací plyn)
  • Kryt ABS IP54, 4 × baterie AAA na více než 12 hodin, automatické vypnutí po 15 minutách, 295 g
  • Ověřovací certifikát, přepravní pouzdro a rychlý návod v dodávce

Sauermann Si-RD3 je přenosný detektor úniku chladiva pro servis klimatizací, tepelných čerpadel a chladicích okruhů. V nejcitlivějším režimu H pracuje se stupnicí 0 až 3 g/rok: první LED se rozsvítí při zlomcích gramu za rok a všech osm při 3 g/rok. Režimy M (do 30 g/rok) a L (do 300 g/rok) stupnici roztahují, aby se větší únik dal rychle lokalizovat bez trvalého pískání.

Přístroj je ověřený podle EN 14624, normy pro detektory úniku chladiva: práh citlivosti je pod 1 g/rok ve vzdálenosti 3 mm v klidu a 2 g/rok v proudícím vzduchu 2 cm/s, únik 1 g/rok zachytí do 1 sekundy, vynuluje se za 2 sekundy a po expozici se zotaví za 1 až 10 sekund. Výsledek zkoušky těsnosti tak obstojí i v protokolu. Ověřovací certifikát je v dodávce.

Snímač je vyhřívaný diodový (polovodičový) a vyměnitelný, detekuje chladiva HFC (R134a, R404A, R407C, R410A, R32, R422, R425A, R507A, R125), HCFC (R22), CFC (R12, R502), uhlovodíky R290 a R600a, HFO R1234yf a R1234ze a také formovací plyn 5 % H₂ / 95 % N₂. Zkouška formovacím plynem se dělá na prázdném okruhu před plněním a odhalí i netěsnosti, které by se s chladivem hledaly těžko.

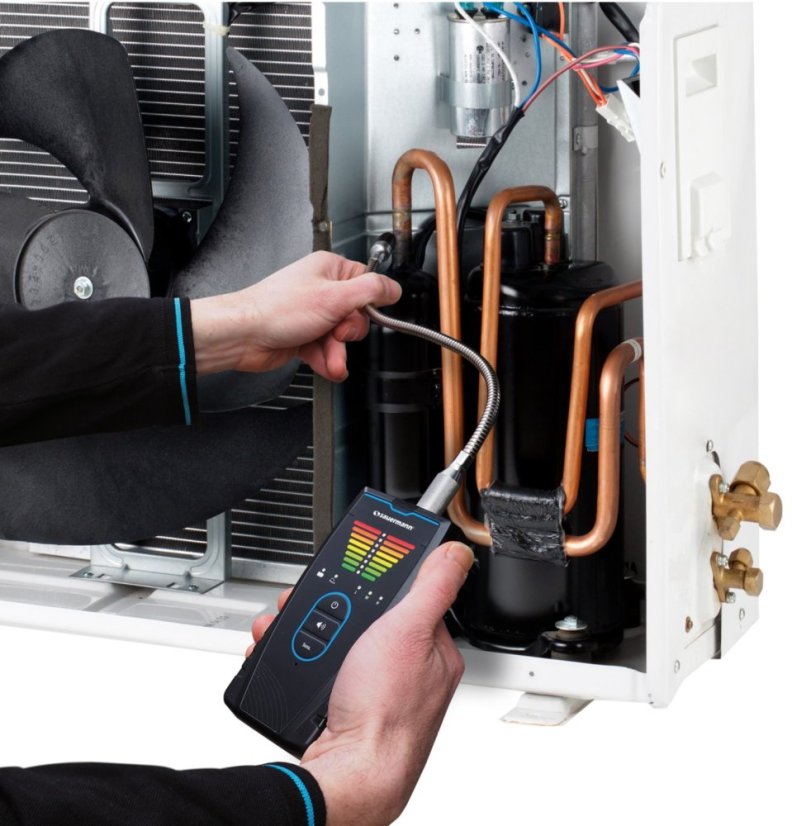

Flexibilní sonda 30 cm se dostane za výměník a pod kryt jednotky, kde netěsnosti bývají nejčastěji. Kryt ABS má krytí IP54, čtyři baterie AAA vydrží více než 12 hodin a přístroj se po 15 minutách nečinnosti sám vypne. K dispozici je magnetické ochranné pouzdro CQ 15, sada filtrů F-DFC, náhradní snímač C-DFC a referenční zdroj úniku FFT-CFC na pravidelnou kontrolu citlivosti.

Rozsah dodávky

  • 1 × detektor Sauermann Si-RD3
  • 1 × ověřovací certifikát
  • 1 × přepravní pouzdro
  • 1 × rychlý návod

Technické parametry

NormaEN 14624; směrnice 2014/30/EU, 2014/35/EU, RoHS
Snímačvyhřívaný diodový (polovodičový), vyměnitelný (C-DFC)
Režimy citlivostiH (vysoká): stupnice 0 až 3 g/rok · M (normální): 0 až 30 g/rok · L (nízká): 0 až 300 g/rok; všech 8 LED svítí při horní hodnotě
Nejmenší zjistitelná netěsnostpodle EN 14624 pod 1 g/rok při 3 mm v klidu; 2 g/rok v proudícím vzduchu 2 cm/s
Čas odezvydo 1 sekundy při úniku 1 g/rok
Nulováníautomatické za 2 sekundy, i ruční
Zotavení po expozici1 až 10 sekund podle koncentrace a režimu
Indikace13 LED (8 koncentrace, 3 režim, 2 baterie a nulování), zvuk se stoupající frekvencí
Odběrová sondaflexibilní, 300 mm
Detekovaný plynHFC (R134a, R404A, R407C, R410A, R32, R422a/b/c/d, R425A, R507A, R125) · HCFC (R22) · CFC (R12, R502) · R290, R600a · R1234yf, R1234ze · 5 % H₂ / 95 % N₂
Napájení4 × baterie AAA LR03 1,5 V
Výdrž / vypnutívíce než 12 hodin; automatické vypnutí po 15 minutách
Provozní podmínky0 až +50 °C bez kondenzace, do 2000 m; skladování −20 až +80 °C
KrytABS, IP54, 3 tlačítka
Rozměry365 × 71,5 × 34,2 mm, sonda Ø 16 mm
Hmotnost295 g
PříslušenstvíCQ 15 magnetické pouzdro (24633), F-DFC 5 filtrů (24458), C-DFC náhradní snímač (24457), FFT-CFC referenční zdroj úniku (22131)

Časté otázky

K čemu se tento přístroj používá?

Přenosný detektor úniku chladiva s vyhřívaným diodovým snímačem a citlivostí 0 až 3 g/rok v nejcitlivějším režimu, ověřený podle EN 14624 (práh pod 1 g/rok, detekce do 1 sekundy). Tři režimy citlivosti, 8 LED a zvuk, flexibilní sonda 30 cm, automatické nulování.

Co je v balení?

Detektor Sauermann Si-RD3, ověřovací certifikát, přepravní pouzdro a rychlý návod.

Jak se napájí?

4 × baterie AAA LR03 1,5 V.

Jaké normy splňuje?

Výrobce uvádí EN 14624.

Je v ceně kalibrační certifikát?

Ano, v balení je ověřovací certifikát výrobce s výsledkem zkoušky citlivosti. Kalibraci ISO domluvíme samostatně.

Jaký je rozdíl mezi režimy citlivosti?

Režim mění stupnici, ne snímač. V nejcitlivějším režimu pokrývá osm LED rozsah do 3 g/rok, takže i malý únik rozsvítí celou stupnici; v méně citlivých režimech je stupnice do 30 nebo 300 g/rok a hodí se na hrubé lokalizování většího úniku bez trvalého alarmu.

Proč je důležitá shoda s EN 14624?

Norma předepisuje zkoušku citlivosti v klidu i v proudícím vzduchu, čas detekce a čas zotavení po expozici. Detektor s ověřením podle EN 14624 dává výsledek, který lze uvést v protokolu o zkoušce těsnosti podle nařízení o F-plynech.

Lze jím hledat únik formovacím plynem?

Ano, snímač reaguje i na směs 5 % vodíku a 95 % dusíku. Zkouška formovacím plynem se dělá na prázdném okruhu před plněním a odhalí i netěsnosti, které by se s chladivem hledaly těžko.
