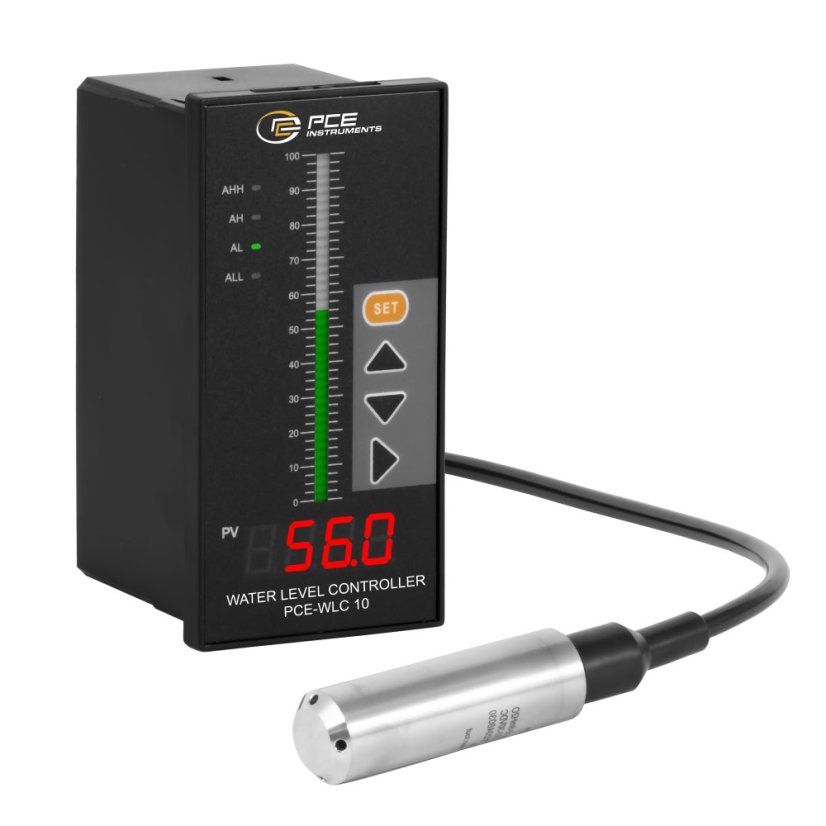

Hladinoměr PCE-WLC 10 s ponornou sondou do 8 m a alarmovými relé

Hlavní vlastnosti

• Rozsah 0 – 8 metrů vodního sloupce, přesnost ±0,5 % z rozsahu
• Dlouhodobá stabilita ±0,2 % z rozsahu za rok
• Ponorná sonda PCE-WLC-S s kabelem dlouhým 10 m
• Pouzdro sondy z titanové slitiny, krytí IP68
• Odolná proti oděru, oleji, kyselinám i zásadám
• Čtyři alarmová relé (ALL, AL, AH, AHH) s nastavitelnými hranicemi
• Přepínací kontakt relé 24 V / 5 A
• Analogový výstup 4 – 20 mA do řídicího systému
• LED displej 80 × 160 mm, montáž na DIN lištu
• Teplota média -10 až 70 °C

PCE-WLC 10 jde na hladinu opačnou cestou než ultrazvuk. Sonda se spustí do kapaliny a měří hydrostatický tlak – tedy tlak sloupce vody nad sebou. Čím vyšší hladina, tím vyšší tlak, a přepočet je přímý.

To je princip, který se hodí všude, kde ultrazvuk selhává: v hlubokých studnách s úzkým vrtem, v řekách a tocích, kde není na co namontovat snímač shora, v jezerech, kanálech a nádržích i při pobřežním monitoringu. Sonda měří stejně v klidné i proudící vodě.

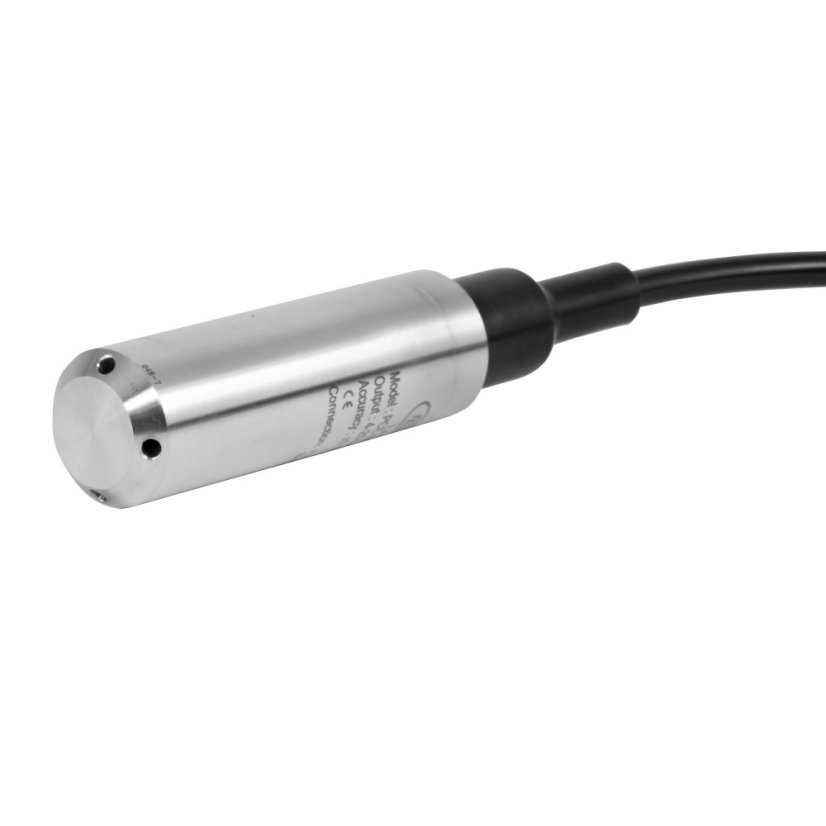

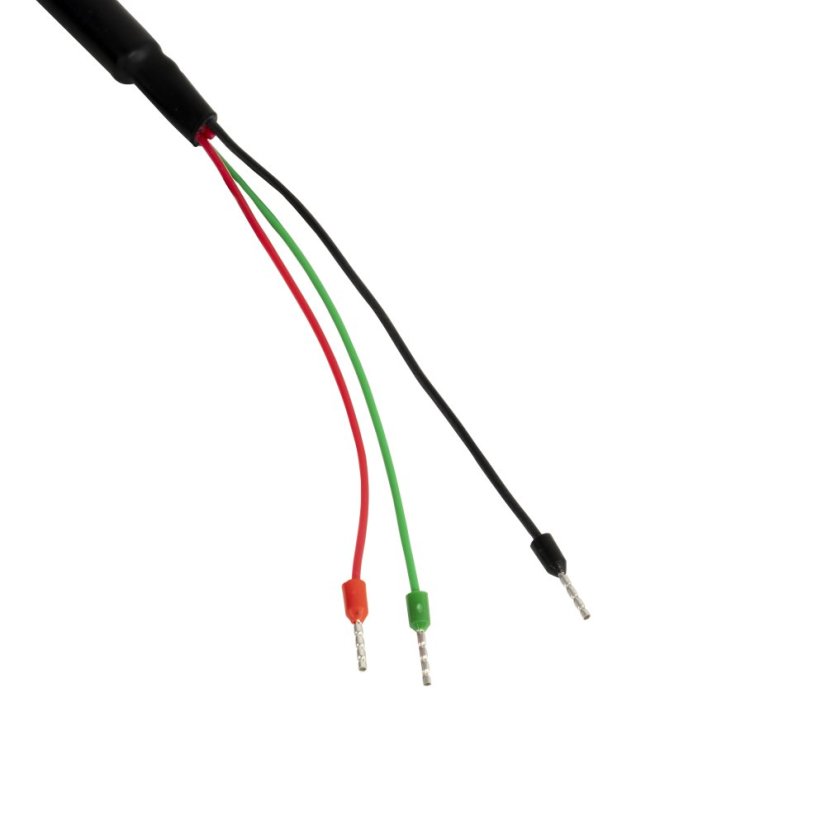

Sonda je v pouzdře z titanové slitiny s krytím IP68 a odolá oděru, oleji, kyselinám i zásadám. Kabel má 10 metrů, takže se dá spustit do celé hloubky měření a ještě zůstane rezerva na vedení k jednotce.

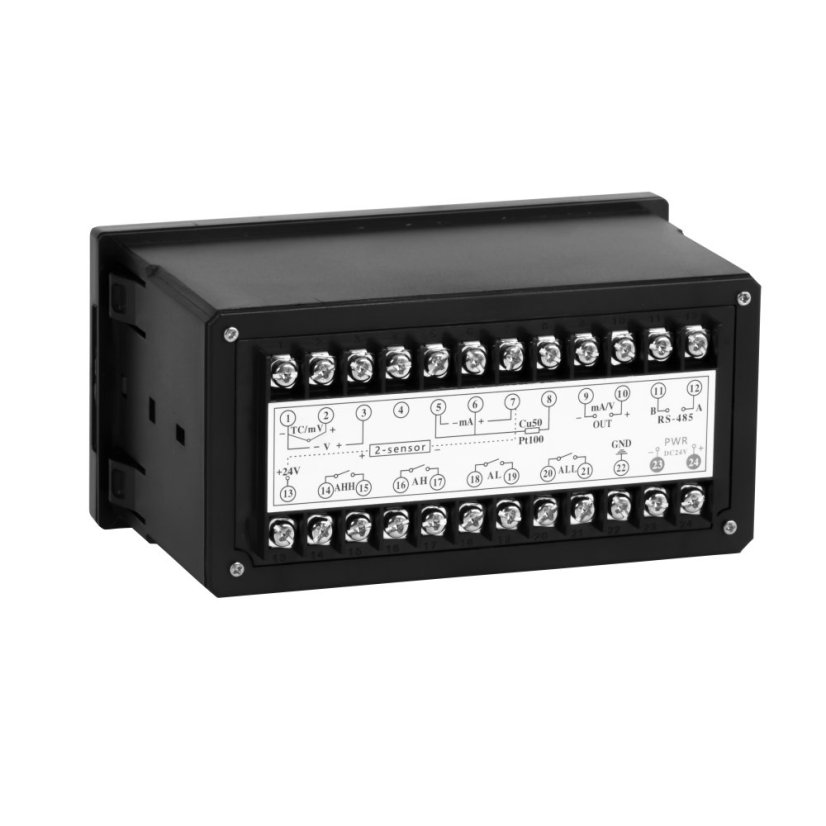

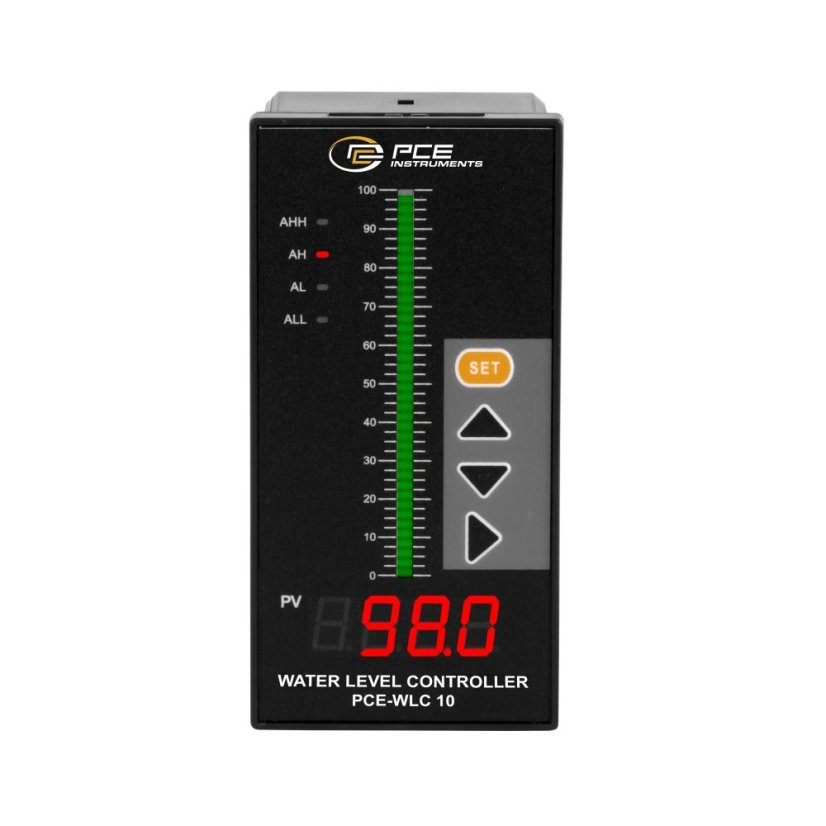

Vyhodnocovací jednotka není jen displej. Má čtyři alarmová relé – dvě dolní (ALL, AL) a dvě horní (AH, AHH) – s volně nastavitelnými hranicemi. Tím se dá hlídat chod čerpadla, sucho na sacím koši i přetečení nádrže, a to bez nadřazeného systému.

Vedle relé je k dispozici i výstup 4 – 20 mA na přenos hodnoty do řízení. Jednotka se montuje na DIN lištu, napájí se 24 V DC a dlouhodobá stabilita ±0,2 % za rok znamená, že měření nedriftuje.

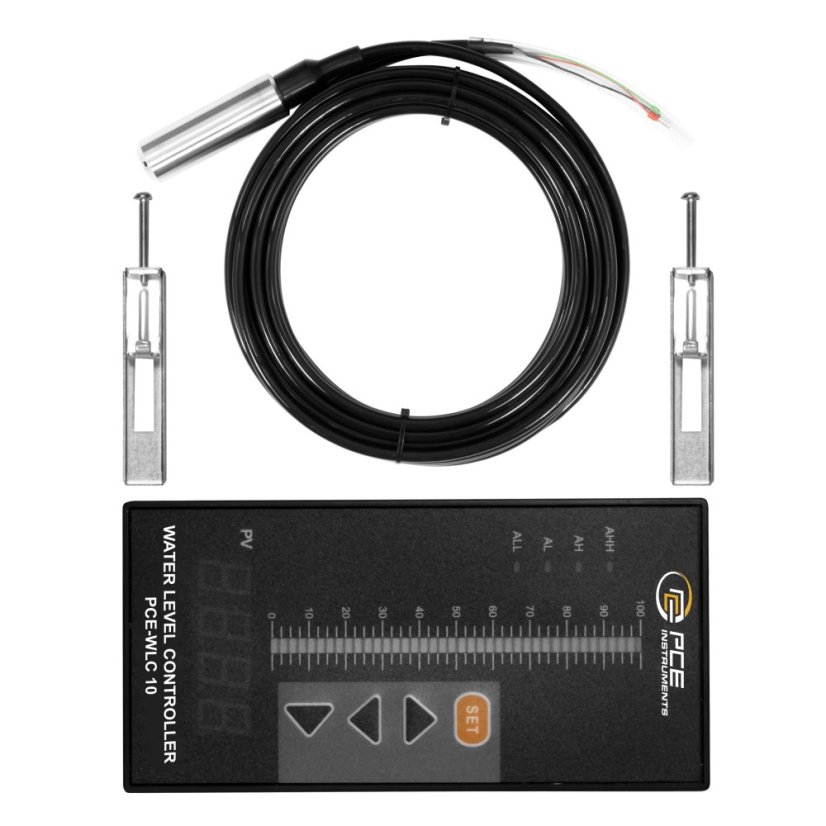

Rozsah dodávky

• 1 × hladinoměr PCE-WLC 10
• 1 × ponorná sonda PCE-WLC-S s kabelem 10 m
• 1 × adaptér na DIN lištu
• 2 × návod k použití
