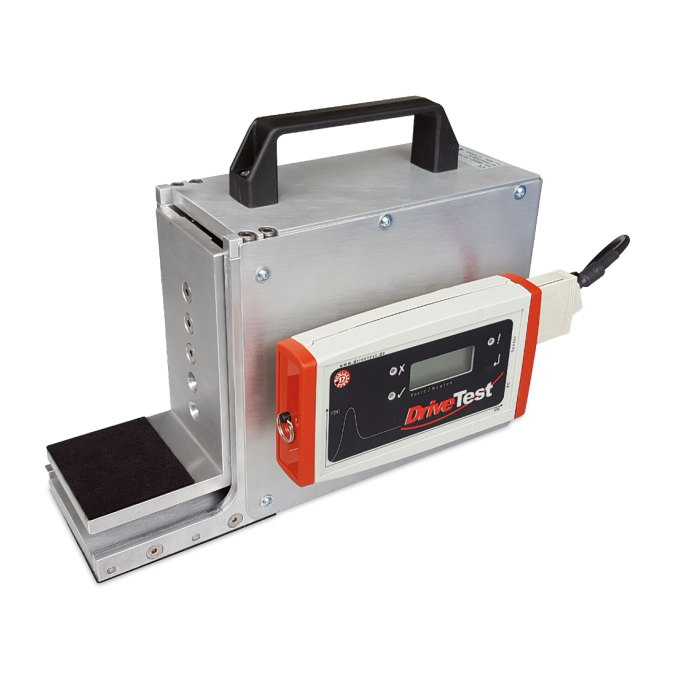

Měřič zavíracích sil FM202 pro okna, střešní okna a výsuvné schůdky

Měřič zavíracích sil FM202 pro okna, střešní okna a výsuvné schůdky
Přidat do oblíbených Přidat do porovnání
Novinka
Doprava zdarma
114 618 Kč bez DPH (140 980,14 Kč s DPH)
Na objednávku Sledovat dostupnost
(0 ks na skladě)

Kód produktu: FM202-UN-SY-10-600 Doprava a platba

PCE Instruments

Elektronický měřič zavíracích sil pro elektrická okna, střešní okna a dveře automobilů a pro výsuvné schůdky kolejových vozidel. Rozsah 0 … 600 N, rozlišení 0,1 N, tuhost 10 N/mm, měření i překročené síly, jednotka SEB2 a software PinchPilot. ISO kalibrační certifikát v balení. Více

0 … 600 Nměřicí rozsah10 N/mmv celém rozsahu0,1 Nrozlišení80 × 80 mmplocha snímače

Pro koho a na co

  • Nejlepší pro: automobilky, dodavatele a výrobce kolejových vozidel, kteří zkoušejí okna, střešní okna, dveře a výsuvné schůdky.
  • Řeší: pokryje síly až 600 N při tuhosti 10 N/mm a změří i překročenou sílu pohonu.
  • Oproti běžným alternativám: oproti FM200 a FM205 je větší, s minimální mezerou 40 mm, ale zvládne silnější pohony.

Hlavní vlastnosti

  • Okna, střešní okna a dveře automobilů i výsuvné schůdky kolejových vozidel
  • Velký rozsah až 600 N při tuhosti 10 N/mm v celém rozsahu
  • Měření překročené síly (overrun) při zkouškách pohonů
  • Vedení bez tření a plošinový snímač, kryt z hliníku a nerezu
  • Směrnice 2000/4/ES nebo vlastní limity
  • Jednotka SEB2 s pamětí na 100 měření, software PinchPilot, rozhraní DLL a LabVIEW

FM202 je elektronický měřič zavíracích sil pro automobilový a železniční průmysl. Měří elektrické stahování oken, střešní okna a dveře automobilů i výsuvné schůdky kolejových vozidel. Při tuhosti 10 N/mm zvládne sílu až 600 N, takže pokryje i silné pohony, kde menší snímače nestačí.

Síla se zavádí jednostranně na plochu 80 × 80 mm, minimální mezera je 40 mm. Jednotka SEB2 ukáže špičkovou i efektivní sílu a uloží 100 měření, která se v softwaru PinchPilot vyhodnotí, exportují a zdokumentují. Na zkušebních linkách se přístroj ovládá dálkově přes Microsoft DLL nebo LabVIEW.

Na tenké mezery u stahování oken je vhodnější FM205, na měkká těsnění s tuhostí 2 N/mm FM208.

Rozsah dodávky

  • 1 × měřič zavíracích sil FM202
  • 1 × zobrazovací jednotka SEB2
  • 1 × baterie 9 V
  • USB kabel do počítače
  • USB klíč se softwarem PinchPilot a dokumentací
  • návod k obsluze
  • přepravní kufr s pěnovou výstelkou
  • ISO kalibrační certifikát

Technické parametry

Měřicí rozsah0 … 600 N
Rozlišení0,1 N
Přesnost±3 N (0 … 100 N), ±3 % (nad 100 N)
Tuhost pružiny10 N/mm
Šířka mezerymin. 40 mm
Plocha snímače80 × 80 mm, jednostranné zavedení síly
Měřicí technikatenzometrický můstek
Zobrazovací jednotkasamostatná jednotka SEB2: LCD displej, LED signalizace, tlačítko, paměť cca 100 měření, hodiny reálného času, vyhodnocení OK / NOK
SoftwarePinchPilot pro Windows: graf síly v čase, vyhodnocení podle normy, protokol, export do Excelu, CSV a PDF
Normy2000/4/ES nebo vlastní limity
Napájeníbaterie 9 V
KrytíIP20
Provozní podmínky0 … 40 °C, 0 … 90 % RV
Rozměry300 × 100 × 190 mm
Hmotnost4,2 kg

Časté otázky

K čemu se tento přístroj používá?

Elektronický měřič zavíracích sil pro elektrická okna, střešní okna a dveře automobilů a pro výsuvné schůdky kolejových vozidel. Rozsah 0 … 600 N, rozlišení 0,1 N, tuhost 10 N/mm, měření i překročené síly, jednotka SEB2 a software PinchPilot. ISO kalibrační certifikát v balení.

Jaký má měřicí rozsah?

0 … 600 N.

Co je v balení?

Měřič zavíracích sil FM202, zobrazovací jednotka SEB2, baterie 9 V, USB kabel do počítače, USB klíč se softwarem PinchPilot a dokumentací, návod k obsluze a další příslušenství.

Jak se napájí?

Baterie 9 V.

Lze používat venku nebo v prašném prostředí?

Krytí IP20: před jemným prachem chráněn není, před vodou chráněn není. Je určen do interiéru a suchého prostředí.

Je v ceně kalibrační certifikát?

Ano, kalibrační certifikát výrobce je v balení.

Jakou tuhost snímače potřebuji?

Tuhost předepisuje norma podle toho, co měříte: brány a průmyslová vrata 500 N/mm (EN 12453), výtahové dveře 25 N/mm (EN 81-20), dveře autobusů a vlaků 10 N/mm, okna a střešní okna automobilů 10 N/mm, u měkkých prvků i 2 N/mm. Snímač s jinou tuhostí dá hodnoty, které revizní technik neuzná.

Jak často je třeba měřič kalibrovat?

Výrobce doporučuje kalibraci jednou ročně. Měřič je měřidlo, kterým dokládáte bezpečnost zařízení, proto protokol bez platného certifikátu neobstojí. ISO kalibrační certifikát je v balení, opakovanou kalibraci vám zajistíme.

Návod k obsluze (EN) (pdf, 1.8 MB)
Technický list (EN) (pdf, 223.2 kB)
