Měřicí systém pro kontrolu teploty při tepelné úpravě skla Optris Top Down GIS 640 R

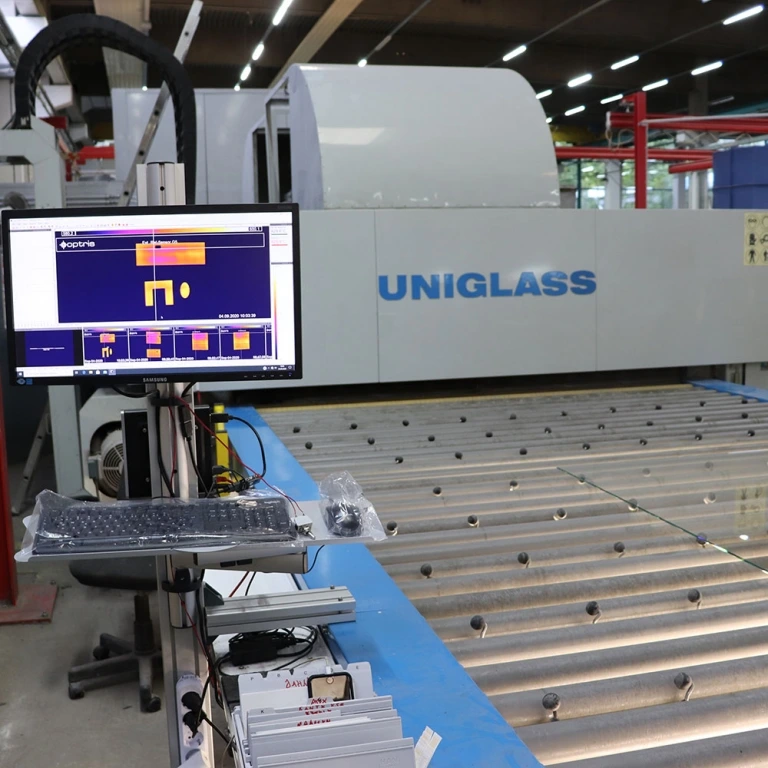

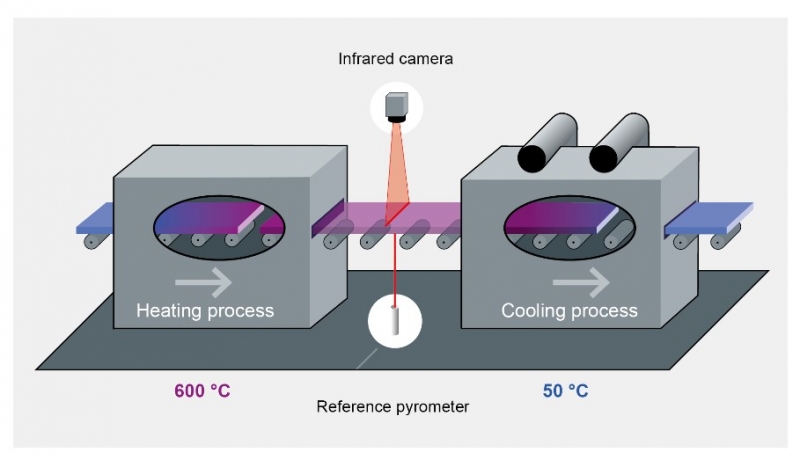

S novým systémem kontroly teploty při tepelné úpravě skla (kalení) od firmy Optris lze rychle zjistit teplotní rozdíly během procesů vytvrzování skla, čímž se zamezí výrobě zmetků a zajistí se automatické monitorování kvality. Systém se skládá z infračervené kamery s vysokým rozlišením, která je nainstalována nahoře, a referenčního infračerveného snímače pro automatickou korekci emisivity, který je nainstalován zespodu. Měření je umístěno před chladící částí linky. Infračervená kamera je vybavena automatickou klapkou, která se automaticky otevře při otevření dveří na peci (ochrana před znečištěním optiky kamery). Vyhodnocení celého procesu měření teploty probíhá na PC prostřednictvím softwaru PIX Connect, který je součástí dodávky. Program PIX Connect podporuje funkci Line Scanner, pomocí které lze ukládat termografické snímky z každého měření jednotlivých skleněných desek a také umožňuje výpočet množství vyrobeného skla (v m2).

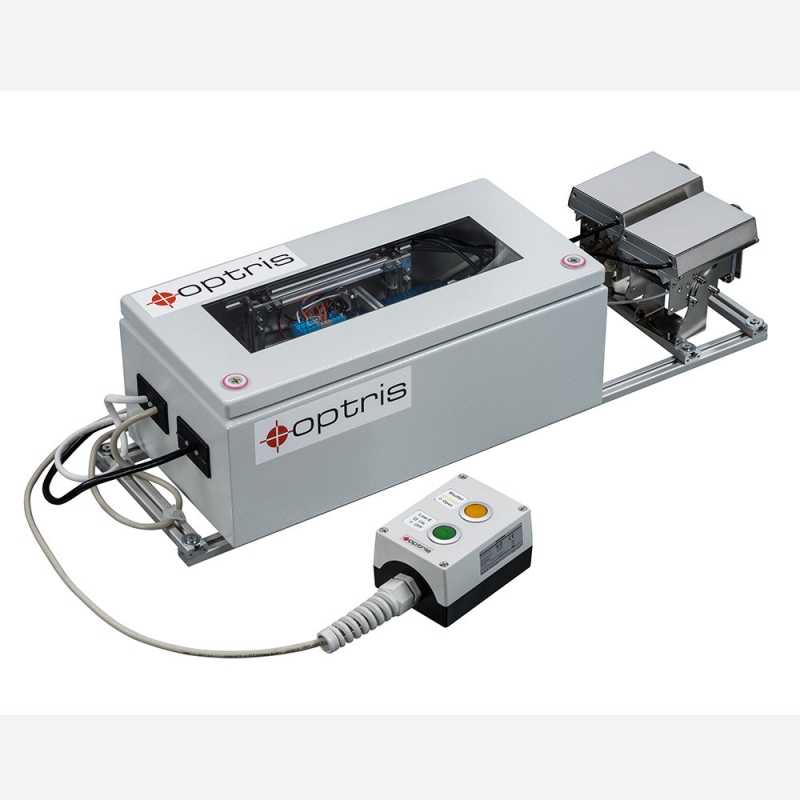

Celý měřící systém je již od výroby předpřipraven a není nutná složitá instalace. Systém se skládá z jedné infračervené kamery, jednoho referenčního infračerveného čidla teploty a komunikačního centra. Spojení s PC je zajištěno prostřednictvím Ethernetového kabelu (možnost až 100 m).

Hlavní výhody:

Měření distribucí tepla na povrchu skla:

• Homogenizace tepelné úpravy
• Zamezení prasklin
• Technologický stav kamen

Dokumentování:

• Kontrola kvality
• Management tepelné úpravy - prokázání dodržení technologického předpisu
