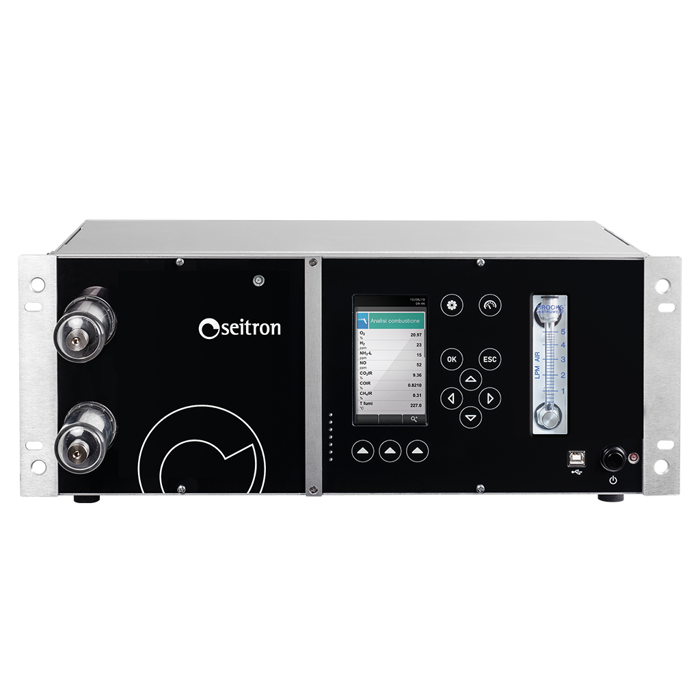

Průmyslový analyzátor spalin Seitron CHEMIST 900 RACK
Kód produktu: CHEMIST 900 Rack Doprava a platba
Analyzátor spalin Chemist 900 Rack je navržen na kontinuální monitorování plynných emisí a diagnostiku spalovacího procesu. Umožňuje vytvořit vlastní konfiguraci měřených složek emisí s použitím elektrochemických měřicích článků. Analyzátor je vestavný do 19 " průmyslového racku nebo samostatné skříňky. Více
Analyzátor spalin Seitron Chemist 900 Rack je navržen na kontinuální monitorování plynných emisí a diagnostiku spalovacího procesu.Umožňuje vytvořit vlastní konfiguraci měřených složek emisí s použitím elektrochemických měřicích článků, kromě kyslíku i CO, NO, NO2, SO2, H2S, NH3, CxHy. Pro měření CO, CO2 a CxHy lze do analyzátoru zabudovat i NDIR infračervený analyzační modul.

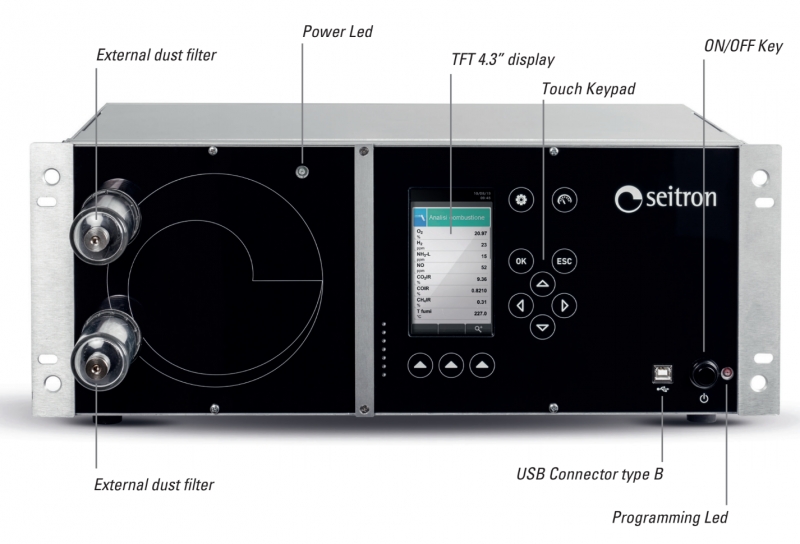

Analyzátor je vestavný do 19 "průmyslového racku nebo samostatné skříňky. Vzorek spalin je odebírána z potrubí nebo komína odběrnou sondou a vyhřívaným prachovým filtrem a přes vyhřívanou hadici je vedena do analyzátoru Chemist 900. Teplota spalin je měřena přímo na odběrové sondě. Chemist 900 Rack je vybaven kompletním vyhřívaným systémem a Peltierovým chladičem vzorky s pravidelným automatickým odčerpáváním kondenzátu pro dlouhodobé emisní měření horkých plynů.
Analyzátor spalin Chemist 900 Rack má všechny funkce pro kontrolu dodržování emisních limitů (koncentrace vyjádřená v mg / m3 a přepočtena na referenční obsah kyslíku pro měřené spalovací zařízení). Pro sledování parametrů spalovacího procesu analyzátor kontinuálně vypočítává koncentraci CO2 (může být i přímé měření), účinnost spalování, součinitel přebytku vzduchu (lambda) a komínovou ztrátu pro různé druhy paliva (plynná, kapalná i tuhá).
Seznam měřicích článek, které lze nainstalovat v analyzátoru Chemist 900:
| Parametr | Typ snímače | Měřící rozsah |
|---|---|---|
| Měřicí článek O2 | Elektrochemický | 0-25 % vol |
| Měřící článek CO (H2 kompen.) | Elektrochemický | 0-8000 ppm |
| Měřící článek CO - LOW (H2 kompen.) | Elektrochemický | 0-100 ppm |
| Měřící článek CO - MID (H2 kompen.) | Elektrochemický | 0-20000 ppm |
| Měřící článek CO - HI (H2 kompen.) | Elektrochemický | 0-100000 ppm |
| Měřící článek NO | Elektrochemický | 0-5000 ppm |
| Měřící článek NO LOW | Elektrochemický | 0-500 ppm |
| Měřící článek NO2 | Elektrochemický | 0-1000 ppm |
| Měřící článek NO2 LOW | Elektrochemický | 0-500 ppm |
| Měřící článek SO2 | Elektrochemický | 0-5000 ppm |
| Měřící článek SO2 LOW | Elektrochemický | 0-500 ppm |
| Měřící článek H2S | Elektrochemický | 0-500 ppm |
| Měřící článek NH3 | Elektrochemický | 0-500 ppm |
| Měřící článek H2 | Elektrochemický | 0-2000 ppm |
| Měřící článek CxHy | NDIR | 0-50000 ppm |
| Měřící článek CO | NDIR | 0-15 % v/v |
| Měřící článekCO2 | NDIR | 0-50 % v/v |
Pro doplňkové měření je analyzátor vybaven snímačem diferenčního tlaku, 2 teplotními kanály pro připojení termočlánků K, S (až do 1600 ° C podle typu sondy, např. Tc S), snímačem nízkého tlaku pro měření tahu spalin.
Hlavní oblasti použití:
- Průmyslová plynové a dieselové motory
- Kotle na plynná / tuhá / kapalná paliva a kogenerační jednotky
- Průmyslové plynové turbíny
- Průmyslové hořáky
- Emisní měření z odlučovačů spalin
- Průmyslové pece pro výrobu keramiky a cementu
- Pece na tepelné zpracování kovů
- Chemický a farmaceutický průmysl
- Průmyslové analytické laboratoře
- Výroba bioplynu ze zeleniny a zvířecího odpadu
Hlavní parametry a rozměry:
Přímé měření: O2, CO, NO, NO2, SO2, H2S, NH3, CO2, CxHy (současně může být zabudovaných až 9 elektrochemických čidel nebo 6 elektrochemických snímačů + 3 NDIR snímače), teplota spalin + 1 x aux teplota, teplota spalovacího vzduchu , tlak, tah spalin
Výpočetní funkce: CO2 (výpočet z kyslíku podle druhu paliva), účinnost spalování (klasická i z kondenzace), lambda, komínová ztráta, delta T
Prezentace výsledků měření:

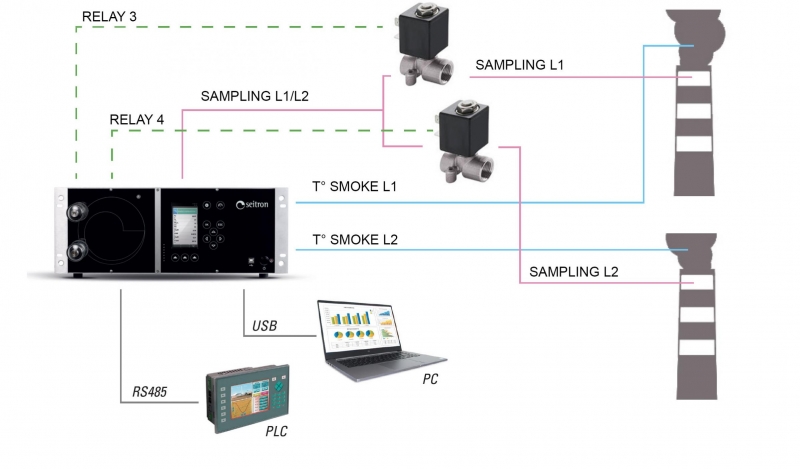

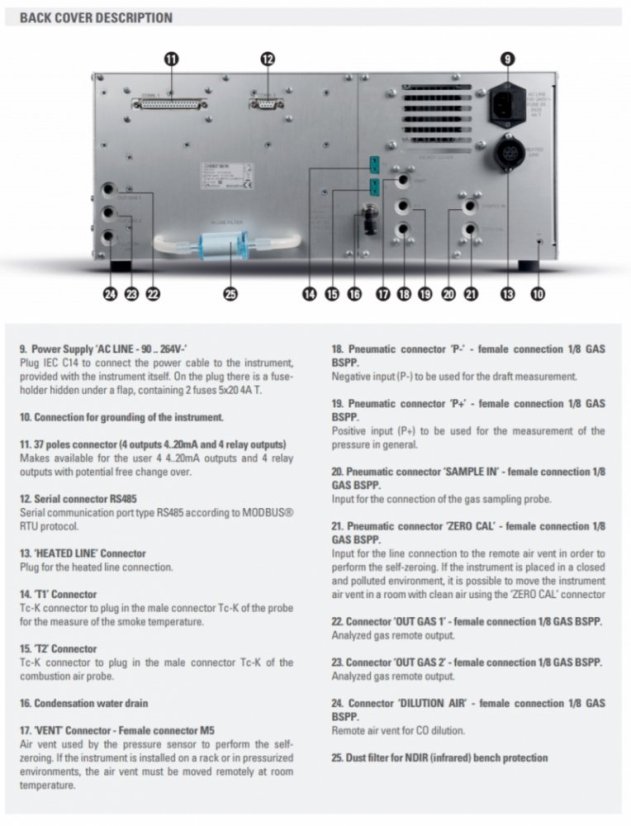

Pro kontinuální sběr a zpracování dat z měření je analyzátor spalin Chemist 900 Rack vybaven několika rozhraními:
- Sériové rozhraní typu RS485 podle protokolu MODBUS RTU pro připojení ke dataloger a přenos dat do PC, na server, do Ethernetové sítě
- USB komunikační port typu A pro přímý sběr a zobrazení analýz na PC (speciální SW v dodávce)
- 4 konfigurovatelné analogové kanály - výstupy 4-20 mA
- 4 alarmové relé výstupy SPDT

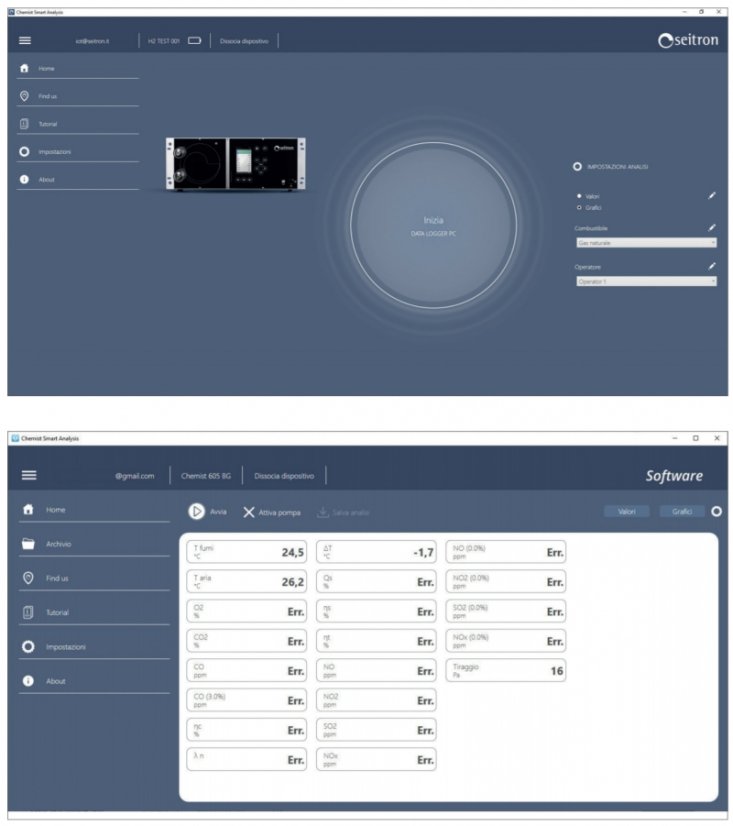

- Výsledky z měření je možné zpracovávat pomocí softwaru Chemist SMART ANALYSIS (součástí ceny).
Katalog-Seitron-Chemist-900-rack.pdf (pdf, 938.3 kB)
