Ultrazvukový hladinoměr PCE-ULM-10-N24S s externím panelovým displejem

Hlavní vlastnosti

• Bezkontaktní měření – snímač se hladiny vůbec nedotýká
• Měřicí rozsah 0 – 10 m s rozlišením 1 mm, přesnost 0,5 %

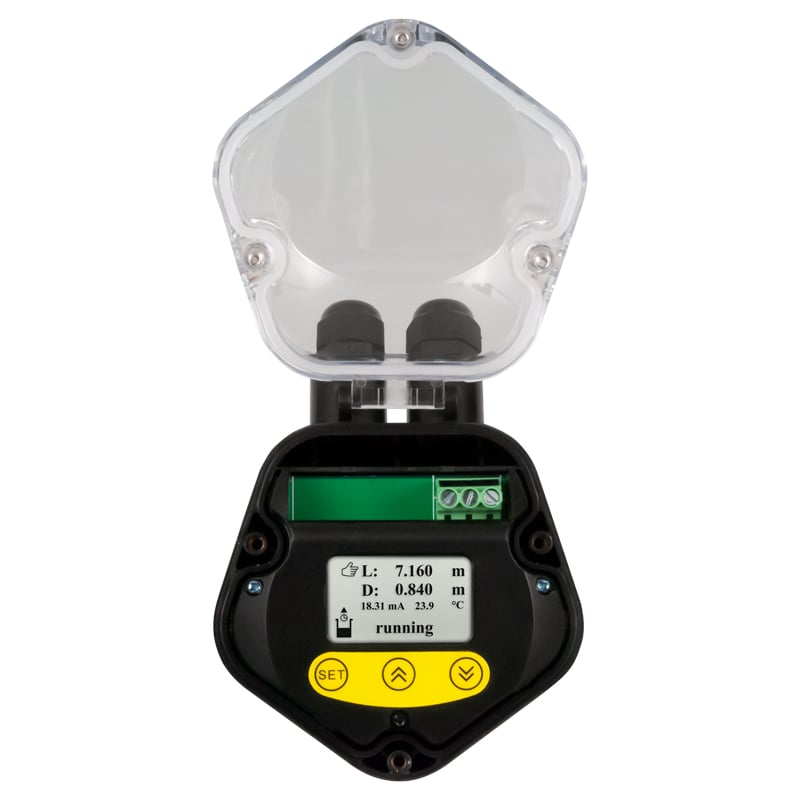

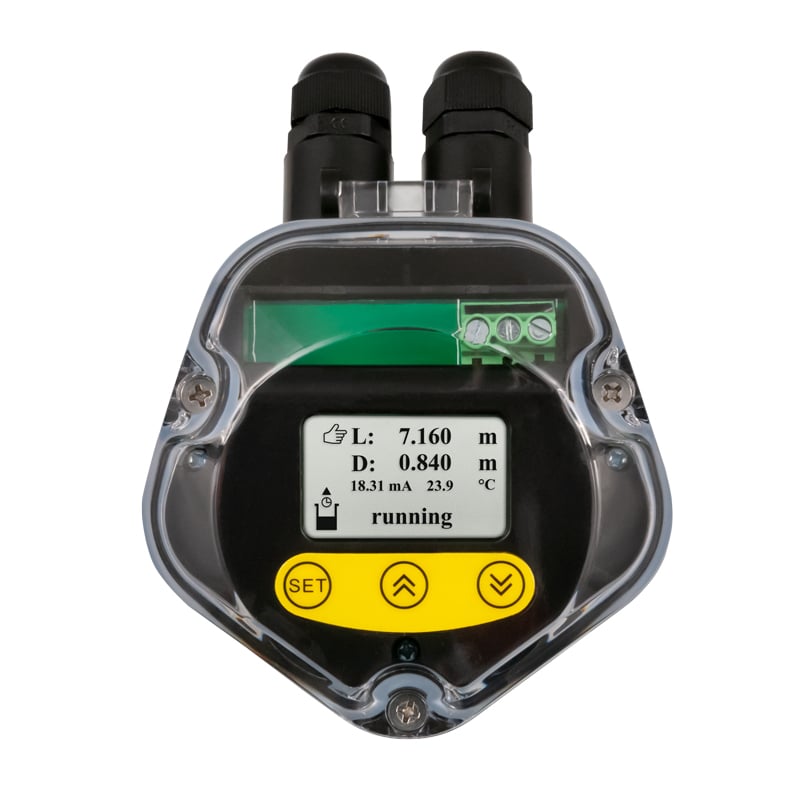

• Zobrazuje výšku hladiny i vzdálenost od snímače
• Měří i teplotu okolí
• Výstup 4 – 20 mA, dvouvodičové zapojení
• Robustní závit M60, průchodka M18 × 1,5
• Krytí IP66 – snese i vlhký provoz a zalití
• Napájení 24 V DC, provoz od -20 do 60 °C
• Externí panelový displej PCE-N24S v ceně
• Čtyřmístný LED displej, krytí IP65 zepředu
• Displej zpracuje 4 – 20 mA, 0 – 10 V i 0 – 60 mV
• Montáž do panelu, výřez 96 × 48 mm, připojení svorkovnicí
• Konfigurace displeje softwarem

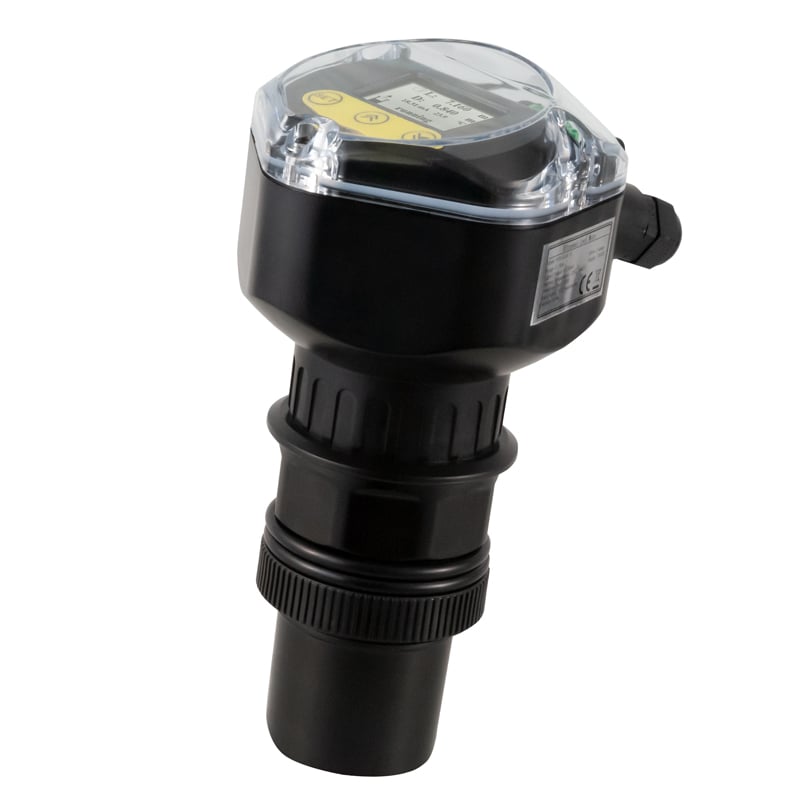

Ultrazvukový hladinoměr se hladiny vůbec nedotýká. Snímač se namontuje shora do víka nádrže nebo sila, vyšle impulz směrem dolů a změří, za jak dlouho se ozvěna vrátí. Z toho vypočítá vzdálenost k hladině – a z ní výšku náplně.

Bezkontaktní měření je výhoda všude, kde by ponorná sonda překážela nebo trpěla: u sypkých materiálů v silu, u agresivních a lepivých médií, u kalů i tam, kde se nádrž musí dát vyčistit bez demontáže snímače.

Rozsah je 10 metrů s rozlišením jednoho milimetru. Přístroj umí ukázat buď výšku hladiny, nebo vzdálenost mezi snímačem a médiem – podle toho, co je pro danou aplikaci přirozenější. Vedle toho měří i teplotu okolí.

Do řízení se připojuje přes 4 – 20 mA v dvouvodičovém zapojení, tedy nejběžnějším průmyslovým signálem. Závit M60 a krytí IP66 znamenají, že přístroj snese i mokrý a prašný provoz.

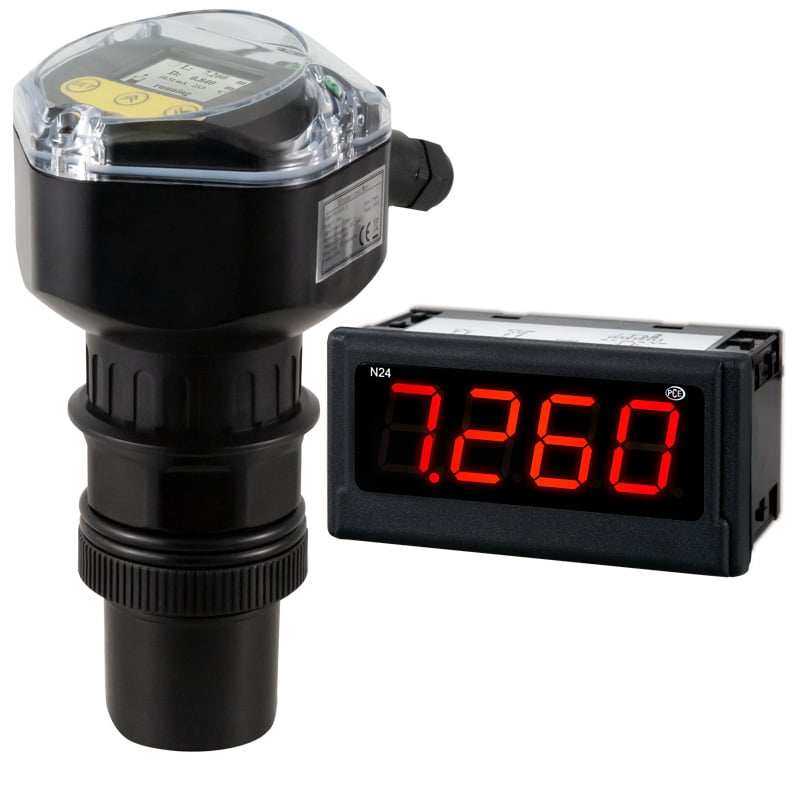

Oproti základnímu PCE-ULM 10 je v dodávce navíc externí panelový displej PCE-N24S. Snímač zůstává na nádrži a hodnota se zobrazuje tam, kde je potřeba – v rozváděči, na velitelském panelu nebo u obsluhy. To je rozdíl zejména u sil a nádrží, ke kterým se nedá pohodlně dostat.

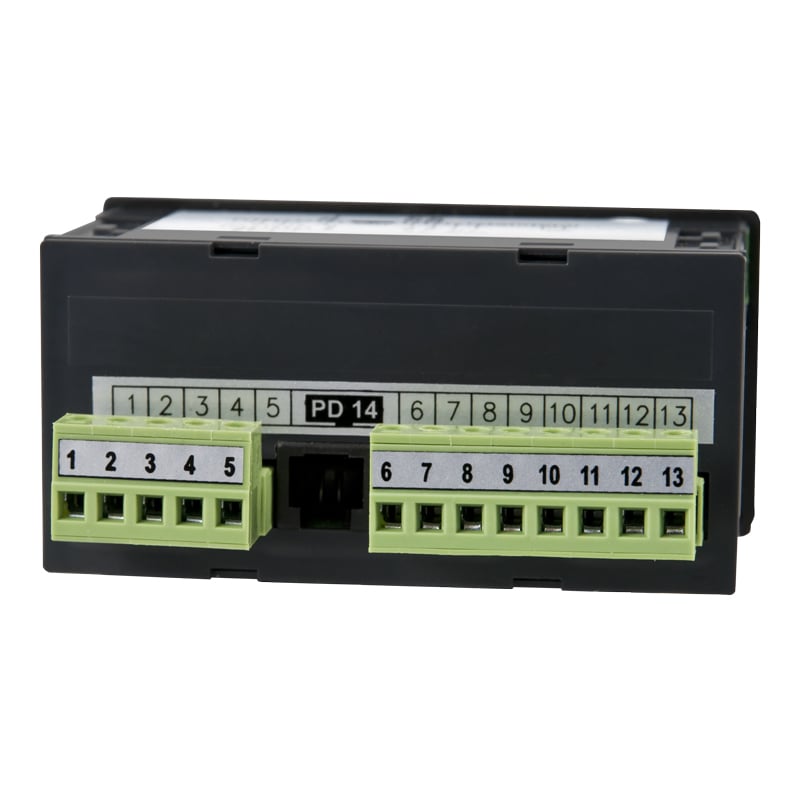

Displej je čtyřmístný LED s krytím IP65 zepředu, montuje se do panelu s výřezem 96 × 48 mm a připojuje se svorkovnicí. Kromě signálu 4 – 20 mA zvládne i 0 – 10 V a 0 – 60 mV, takže se dá použít i na jiné veličiny v rozváděči.

Pozor: displej se dodává ve zvolené konfiguraci, ale bez naškálování měřicího signálu. Na naškálování je potřeba programovací adaptér PCE-PD14, který není součástí dodávky – pokud ho nemáte, objednejte ho spolu s přístrojem nebo nám napište a poradíme.

Rozsah dodávky

• 1 × ultrazvukový hladinoměr PCE-ULM-10-N24S
• 1 × panelový displej PCE-N24S
• 4 × montážní materiál
• 1 × těsnění
• 1 × návod k použití
