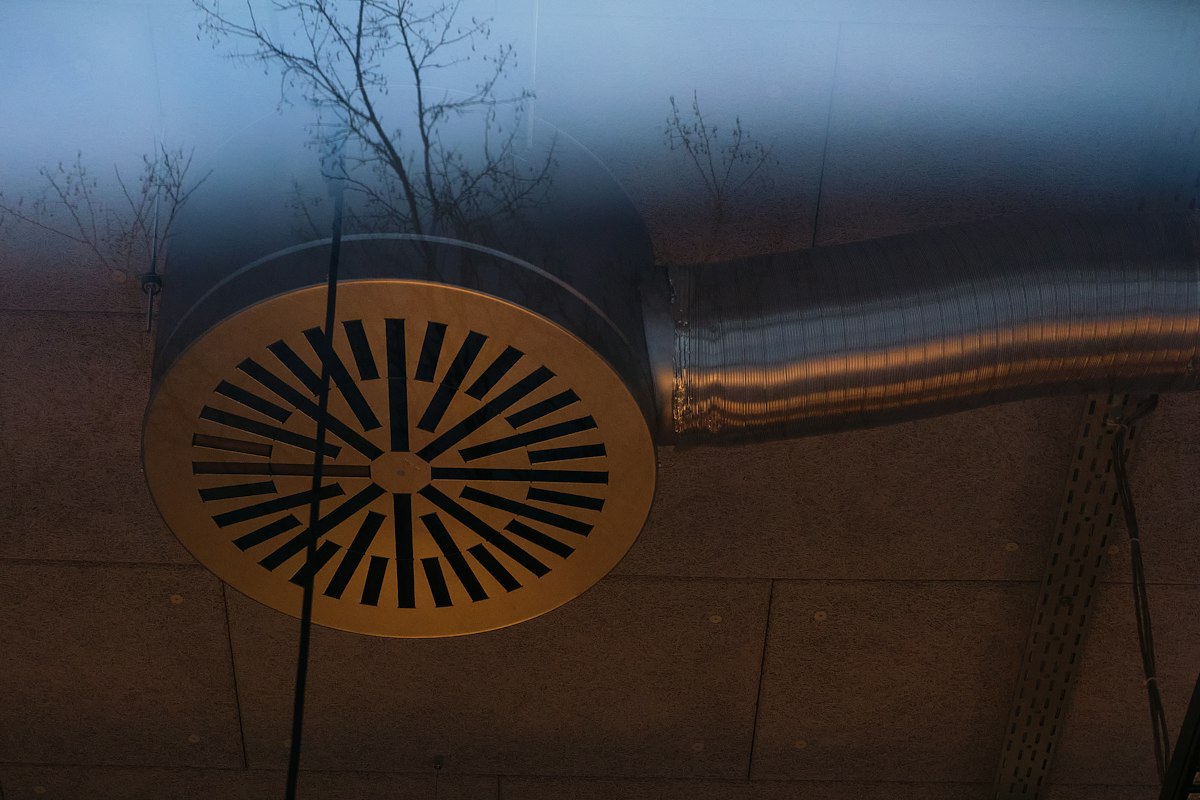

Průtokoměry vzduchu

Průtok v potrubí: rychlost × průřez

V potrubí se průtok počítá Q = v_střední × S × 3600 (m³/h). Přístroj potřebuje střední rychlost – v kruhovém potrubí 6 – 10 bodů na dvou kolmých průměrech, v pravoúhlém mřížku bodů, vždy v rovném úseku alespoň 5 průměrů za kolenem či klapkou – a rozměr potrubí, ze kterého si průřez vypočítá sám. Žhavený drátek (KIMO VT110, PCE-HWA 30) měří od 0,1 m/s a vejde se do otvoru 10 mm; Pitotova trubice (PCE-HVAC 2, KIMO MP210) zvládne komíny a rychlosti do 100 m/s; multifunkční KIMO VT210 a KIMO AMI310 mají obě sondy. Podrobně v kategorii Anemometry do potrubí a v článku Měření proudění vzduchu v potrubí.

Průtok na vyústce: zachytit celý proud

Za mřížkou je proudění vířivé a část plochy zakrývá rám – měření sondou po mřížce má chybu 20 – 40 %. Kuželový nástavec (Si-K25 na kruhové, Si-K85 na čtvercové vyústky) zachytí celý proud a přes voštinový usměrňovač jej vede na vrtulku Ø 100 mm; anemometr ukáže m³/h přímo s nejistotou kolem ±5 %. Hotové sady LV110 + Si-K25 + Si-K85 nebo PCE-VA 20-SET s nástavci; pro velké kazety 600 × 600 a průtoky do 4250 m³/h balometr KIMO DBM620 s aplikací a PDF protokolem. Podrobně v kategorii Anemometry na vyústky a mřížky a v článku Anemometry na vyústky a mřížky.

Zaregulování a protokol

Při předávání VZT se měří všechny vyústky větve, porovnávají s projektem (běžná tolerance ±10 – 15 %) a nastavují klapky; přístroje s pamětí (DBM620, VT210, AMI310, HWA 30, VA 20-SET) hodnoty uloží a exportují do protokolu. Pro hygienické výměny vzduchu se z průtoků a objemu místnosti počítá ACR – DBM620 jej zobrazí přímo. Pokud má být průtok sledován trvale – odsávání s předepsaným minimem, čisté prostory, regulace VZT podle skutečného průtoku – zvolte stacionární převodník z kategorie Převodníky proudění vzduchu.

Časté otázky

Průtokoměr nebo anemometr – jaký je rozdíl?

Ve vzduchotechnice je to tentýž přístroj: anemometr měří rychlost a po zadání průřezu nebo s nástavcem zobrazí objemový průtok. „Průtokoměr“ v užším smyslu je balometr (DBM620), který měří celou vyústku najednou.

Jak přesně dokážu změřit průtok?

V potrubí při správném místě a dostatečném počtu bodů ±5 – 10 %, na vyústce s nástavcem nebo balometrem ±3 – 5 %. Bodové měření po mřížce bez nástavce má chybu 20 – 40 % a není reprodukovatelné.

Potřebuji na vyústky nástavec, když mám anemometr s vrtulkou?

Ano – vrtulka Ø 100 mm měří rychlost, nástavec Si-K25 / Si-K85 zachytí celý proud a anemometr potom ukáže m³/h. Pasuje na KIMO LV110, LV130, VT210, AMI310 a Sauermann Si-VV3.

Co zvolit na stovky vyústek ve velké budově?

Balometr DBM620: nástavec 610 × 610 mm, rozsah do 4250 m³/h, automatický přívod / odvod a aplikace, která vede seznam vyústek a vygeneruje protokol. Na menší objekty stačí sada LV110 s nástavci.

Pošlete nám, kde a jaké průtoky měříte (rozměry potrubí, typy vyústek, počet měření) – doporučíme anemometr, nástavce nebo balometr a připravíme nabídku včetně kalibrace.
