Schmidtova kladívka a testery pevnosti betonu

Jak zkouška funguje

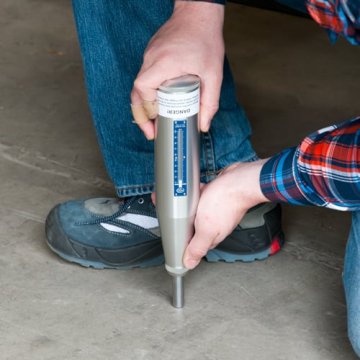

V kladívku je pružinou napínaný úderník. Po uvolnění narazí na povrch betonu a část energie se vrátí zpět – odrazí se. Čím je beton tvrdší, tím větší je odraz. Přístroj tento poměr vyjádří jako odrazovou hodnotu R a z ní podle převodové křivky vypočítá orientační pevnost v tlaku. Postup upravuje norma EN 12504-2.

Důležité je vědět, co zkouška skutečně říká: měří tvrdost povrchové vrstvy do hloubky několika centimetrů. Je to výborný nástroj pro porovnávání a pro kontrolu rovnoměrnosti konstrukce, ale k prokázání třídy betonu je třeba ji doplnit odběrem jádrových vývrtů.

Typ N, nebo typ L?

• Typ N s energií úderu 2,207 J je standard pro běžné konstrukce – stěny, stropy, pilíře, mosty a základy.
• Typ L s energií 0,735 J je určen pro tenké a subtilní dílce, pro lehký beton, pro cihlu a pro místa, kde by silnější úder povrch poškodil.

Porovnání modelů PCE

Kde se kladívka používají

• Stavební dozor a přebírání díla – ověření, zda beton dosáhl předpokládané pevnosti před odbedněním nebo zatížením.
• Betonárny a výroba prefabrikátů – rychlá kontrola vyrobených dílců.
• Statika a diagnostika budov – posouzení stávající konstrukce před rekonstrukcí nebo nástavbou.
• Mosty a inženýrské stavby – mapování pevnosti po ploše a hledání oslabených míst.
• Znalecké posudky – zdokumentování stavu konstrukce s protokolem z měření.

Na co se podívat při výběru

• Mechanické, nebo digitální. Mechanické kladívko je odolné, levné a nepotřebuje baterie – hodnotu odečtete ze stupnice a přepočítáte podle křivky. Digitální přepočítá pevnost samo, uloží měření do paměti a vypočítá statistiku, což při desítkách úderů na jednu konstrukci ušetří hodiny práce.
• Energie úderu. Volte podle tloušťky a druhu konstrukce – typ N na běžný beton, typ L na tenké a citlivé dílce.
• Paměť a přenos dat. Pokud výsledek předáváte jako protokol, hodí se uložení sérií měření a export do PC.
• Kalibrace. Kladívko se ověřuje na kalibrační kovadlině; při pravidelném používání se vyplatí verze -ICA s ISO certifikátem už v ceně.
• Příprava povrchu. K měření patří brusný kámen – povrch musí být hladký, bez omítky a bez cementového mléka.

Poradíme s výběrem podle typu konstrukce a podle toho, zda výsledek potřebujete dokládat. Zajišťujeme kalibraci i pozáruční servis.

Časté dotazy

Nahradí Schmidtovo kladívko jádrový vývrt?

Ne. Měří tvrdost povrchové vrstvy do hloubky několika centimetrů, je tedy ideální na porovnávání a kontrolu rovnoměrnosti konstrukce. Pro průkaz třídy betonu se výsledek kalibruje odběrem vývrtů.

Typ N nebo typ L?

Typ N (2,207 J) je standard pro stěny, stropy, pilíře, mosty a základy. Typ L (0,735 J) patří na tenké a subtilní dílce, lehký beton a cihlu, kde by silnější úder povrch poškodil.

Jak často se kladívko ověřuje?

Před sérií měření a po větším počtu úderů se kladívko ověří na kalibrační kovadlině. Ta je v nabídce jako samostatné příslušenství.
