Izokinetická aparatura DADOLAB ST5 a ST5-EVO jsou navrženy pro automatické odběry tuhých a plynných emisí dle nejnovějších norem. Design a technické řešení nejnovější aparatury poskytují efektivní, pohodlné a univerzální používání dle nejnovějších norem.

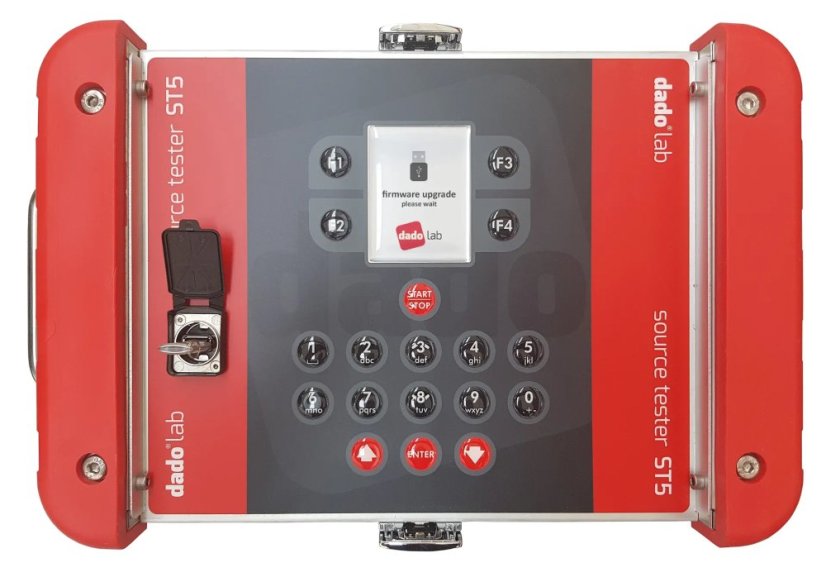

ST5 je kompaktní odběrová jednotka k zajištění automatických izokinetických měření nízkých, středních a vysokých koncentrací tuhých látek dle EN 13284-1 a ISO 9096. Jednotka s čerpadlem 5 až 60 l / min zajistí regulované izokinetickému odběry v prostředí s rychlostmi plynu od 2 do 50 m/s a v spalinách s teplotou až 800 ° C. Jednotka ST5 prostřednictvím ovládacího panelu poskytuje pohodlné programování odběru a sledování všech parametrů během odběru. Všechny protokoly z měření a podrobné zdrojové údaje se ukládají v paměti a přes USB klíč lze je přenést do PC pro další zpracování. Jednotka má standardně zabudované vstupy pro regulaci ohřevu sondy a externího filtračního boxu, případně jiných zařízení a vstupy pro externí čidla teploty - termočlánky. V jednotce je zabudováno čerpadlo vzorky, suchý plynoměr, snímače teploty, tlaku, izokinetický regulační systém, elektronický systém sběru a zpracování dat. ST5 je kompatibilní se všemi typy odběrových sond a příslušenství Dadolab pro izokinetickému odběry běžných tuhých emisí i specifických emisí na spalovnách odpadů (HCl, PCDD / F, HF, těžkých kovů v tuhé i plynné fázi).

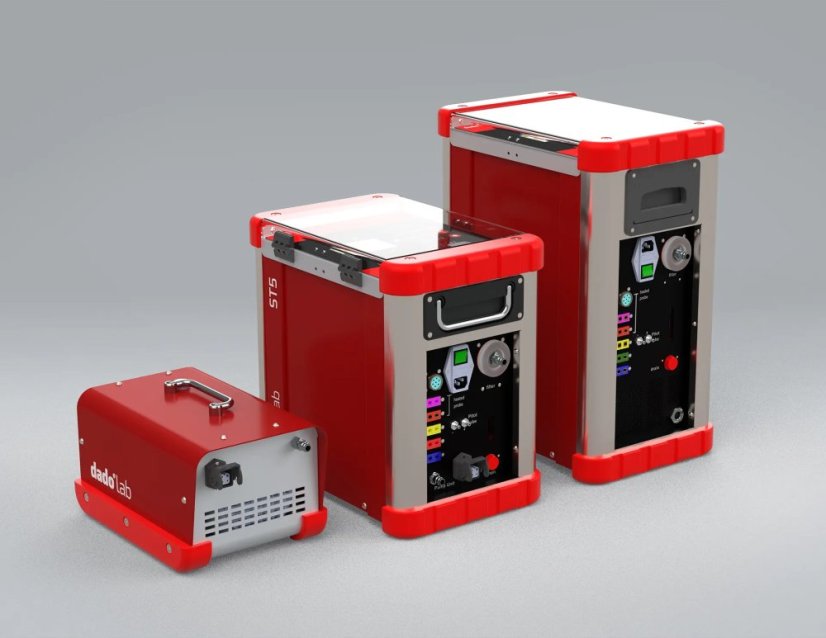

Jednotka ST5-EVO je rozdělena na dvě části, na hlavní ovládací část (CU) a zvláštní čerpadlo vzorku (PU). Výhodou tohoto uspořádání odběrové části aparatury je možnost ponechání těžší pumpy - PU (10 kg) na zemi a lehčí části - CU (6kg) na plošině ve výšce. Tyto dva přístroje se mezi sebou propojí pouze relativně levnou tlakovou hadicí a kombinovaným napájecím-komunikačním kabelem. Další výhodou je i možnost použít ihned jakékoliv náhradní čerpadlo, které má třífázový motor v případě náhlé poruchy na místě měření. Všechny ostatní vlastnosti a funkce v jednotce ST5-EVO jsou stejné jako v modelu ST5.
HLAVNÍ CHARAKTERISTIKY:
- splňuje požadavky dle ISO 9096 a EN 13284
- robustní konstrukce a design
- jedná kompaktní jednotka pro pohodlné měření v terénu
- měření objemu vzorku suchým plynoměrem i Venturiho clonkou, membránové nebo rotační čerpadlo
- programování a řízení odběru přes klávesnici kontrolní jednotky (Notebook není potřeba během odběru)
- programovatelná zkouška těsnosti odběrové tratě
- alarmy pro vniknutí vody do odběrové jednotky a pro nízký průtok
- funkce test snímačů diferenčního a absolutního tlaku, snímačů teploty
- výpočet počtu a rozmístění měřicích bodů, hustoty plynu, generování kompletního měřícího protokolu
- turbulenčný faktor - speciální funkce pro tlumení výkyvů měření rychlosti plynu
- možnost programování i odběru při použití filtračního systému PM10 a PM2,5 - impaktor
- zabudované digitální termostaty pro regulaci ohřevu externího filtračního boxu a sondy (dodávané standardně)
- nízká hmotnost hlavní odběrové jednotky, 16 kg
- uložení protokolu s naměřenými údaji na USB klíč
- Bluetooth konektivita s PC, tabletem nebo smartphonem
- možnost korekce - nastavení snímačů teploty, tlaku, plynoměru po kalibraci
- skříňka odběrové jednotky je výborně chráněna před poškozením při manipulaci (ochranné rohy z tvrdého plastu)
- přepravní kufr je standardně dodáván bez příplatku
FUNKCE ODBĚRU VZORKŮ:
- autozero snímače diferenčního tlaku po zapnutí přístroje
- automatické měření barometrického tlaku během autotestu po zapnutí přístroje
- předběžné měření rychlostního a teplotního profilu podle norem EN 16911-1 a EN15259
- výpočet měřicích bodů podle ISO 9096 (se středovým bodem nebo bez), EN 13284-1 a podle EPA Method 2 (počet na základě délky rovného úseku potrubí)
- knihovna s uloženými různými potrubím a jejich parametry (jednoduché načítání při opakovaných měřeních)
- automatický izokinetický odběr
- konstantní odběr (např. při použití impaktoru PM10 / PM2,5)
- turbulenčný faktor eliminace vlivu turbulencí na izokinetický odběr
- volba odběrové hubice
- přerušení odběru bez ztráty dat, změna parametru (např. čas, hubice) a pokračování
- test měřidel, výkonu čerpadla, kalibrace
- předvolba více konstant Pitotových sond
- zkouška těsnosti s vyhodnocením
- simultánní odběr s možností vložení průtoku při použití bočního odběru (např. současný odběr do pomocí impingeru měření HCl, HF na spalovnách odpadů), vložený údaj je korigovaný při automatickém řízení izokinetiky
- programování odběru s použitím filtračních systémů pro PM10 a PM 2,5
- data loss management: při přerušení napájení během odběru nedochází ke ztrátě dat, po obnovení napájení systém pokračuje v odběru z bodu, ve kterém skončil
