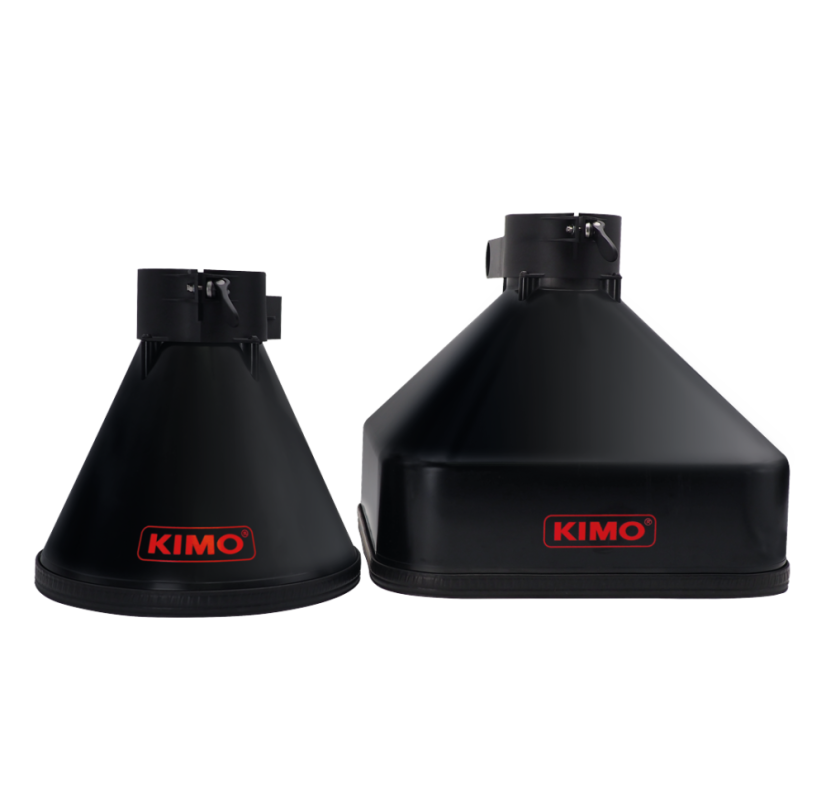

Sada kuželových nástavců Sauermann Si-K25 (Ø 260 mm) + Si-K85 (350 × 350 mm) pro vrtulkové sondy 100 mm
Kód produktu: 28113 Doprava a platba
Zvýhodněná sada dvou průtokových nástavců pro vrtulkové sondy Ø 100 mm: kruhový Si-K25 (Ø 260 mm) na talířové ventily a kruhové anemostaty, čtvercový Si-K85 (350 × 350 mm) na stropní anemostaty a mřížky. Oba měří 10 … 400 m³/h, mají voštinový usměrňovač proudění a přepravní pouzdro. Více
Pro koho a na co
- Nejlepší pro: technika s vrtulkovým anemometrem Ø 100 mm (KIMO LV110, VT210, AMI310, Sauermann Si-VV3), který měří kruhové i čtvercové vyústky jednou sadou.
- Řeší: voštinový usměrňovač uklidní proudění za mřížkou a anemometr ukáže průtok v m³/h přímo.
- Oproti běžným alternativám: oproti nástavcům K35 – K150 pro žhavený drátek je určen pro vrtulku; levnější než balometr.
Hlavní vlastnosti
- Dva nástavce – kruhové i čtvercové vyústky jednou sadou
- Pro vrtulkové sondy Ø 100 mm (KIMO LV110, LV130, VT210, AMI310, Sauermann Si-VV3)
- Voštinový usměrňovač proudění – stabilní hodnota bez kolísání
- Průtok 10 … 400 m³/h, zobrazení přímo v m³/h
- Lehký PC-ABS, přepravní pouzdra v ceně
- Výhodnější než dva nástavce samostatně
V jedné budově jsou zpravidla oba typy vyústek: kruhové talířové ventily na sociálních zařízeních a chodbách, čtvercové anemostaty v kancelářích. Sada Si-K25 + Si-K85 pokryje oba případy – technik nemusí nic přepočítávat a výsledky z celé budovy jsou porovnatelné.

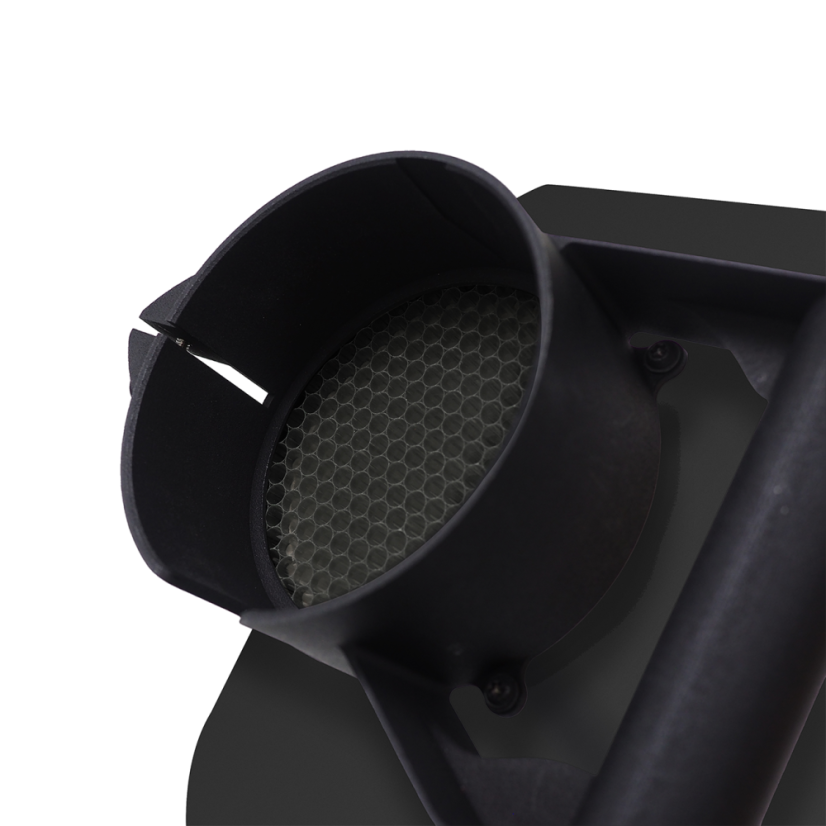

Nástavec se přiloží na vyústku, zachytí celý proud vzduchu a vede jej přes voštinový usměrňovač na vrtulku Ø 100 mm. Usměrňovač odstraní víření za mřížkou, takže vrtulka měří stabilně a anemometr zobrazí objemový průtok přímo v m³/h. Pasuje na KIMO LV110, LV130, VT210, AMI310 i Sauermann Si-VV3.
Pokud nemáte anemometr, zvolte kompletní sadu sadu LV110 + Si-K25 + Si-K85 – obsahuje LV110 i oba nástavce. Nástavce samostatně: Si-K25, Si-K85.
Rozsah dodávky
- 1 × nástavec Si-K25 (Ø 260 mm)
- 1 × nástavec Si-K85 (350 × 350 mm)
- 2 × přepravní pouzdro
Technické parametry
| Rozměr nástavce | Si-K25: Ø 260 mm; Si-K85: 350 × 350 mm |
| Objemový průtok | 10 … 400 m³/h |
| Pro sondu | vrtulkové sondy Ø 100 mm – KIMO LV110, LV130, VT210, AMI310, Sauermann Si-VV3 |
| Vnější rozměry | Si-K25: 282 × 282 × 268 mm; Si-K85: 372 × 372 × 327 mm |
| Hmotnost | 750 g + 1400 g |
| Materiál | PC-ABS plast, voštinový usměrňovač |
Časté otázky
K čemu se tento přístroj používá?
Zvýhodněná sada dvou průtokových nástavců pro vrtulkové sondy Ø 100 mm: kruhový Si-K25 (Ø 260 mm) na talířové ventily a kruhové anemostaty, čtvercový Si-K85 (350 × 350 mm) na stropní anemostaty a mřížky. Oba měří 10 … 400 m³/h, mají voštinový usměrňovač proudění a přepravní pouzdro.
Co je v balení?
Nástavec Si-K25 (Ø 260 mm), nástavec Si-K85 (350 × 350 mm) a 2 × přepravní pouzdro.
Je v ceně kalibrační certifikát?
Ne, základní verze se dodává bez certifikátu. Pokud kalibraci potřebujete, kontaktujte nás – rádi vám ji domluvíme.
Proč měřit průtok na vyústce s nástavcem?
Bez nástavce se rychlost měří v několika bodech mřížky a násobí odhadnutou volnou plochou – výsledek se liší podle toho, kde sondu přiložíte. Nástavec zachytí celý proud a vede jej na sondu ve známém průřezu, takže m³/h jsou opakovatelné a porovnatelné mezi vyústkami.
Pasuje nástavec na můj anemometr?
Nástavce K35 – K150 jsou pro sondy se žhaveným drátkem KIMO (VT110, VT115, VT210, AMI310), nástavce Si-K25 / Si-K85 pro vrtulkové sondy Ø 100 mm (LV110, LV130, VT210, AMI310, Sauermann Si-VV3). U jiné značky nám napište typ a průměr sondy.
Který rozměr nástavce zvolit?
Otvor nástavce má být alespoň tak velký jako vyústka, aby ji celou překryl; rezerva několik centimetrů nevadí. Čtvercové anemostaty 300 mm → K75 / Si-K85, talířové ventily → Si-K25, štěrbinové vyústky → K150. Pokud máte různé vyústky, zvolte sadu.
Jak často se anemometr kalibruje?
Výrobce doporučuje rekalibraci jednou za 12 měsíců; při měřeních do protokolů a pro audity se vyžaduje platný kalibrační certifikát. Kalibraci vám zajistíme.
